Описание

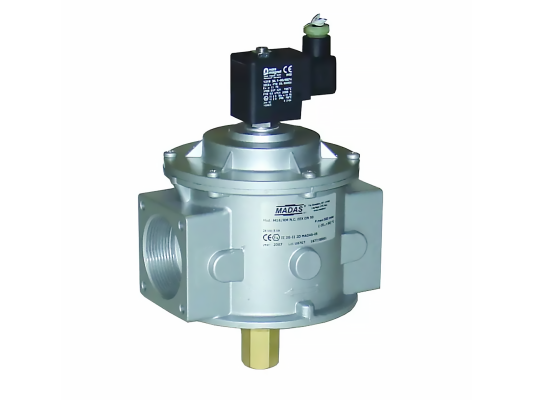

Газовый электромагнитный клапан Madas CM06C0046 008 служит для надежного перекрытия газопровода, безопасной эксплуатации газовой установки. Применяется в трубопроводных магистралях, промышленных горелках с давлением газа до 6 бар.

Виды газа

Электромагнитные газовые клапаны линейки M16/RM NC пригодны для работы с метаном, сжиженным газом, воздухом, азотом (сухой газ). По запросу доступны версии для попутного нефтяного газа, биогаза.

Особенности

Газовый э/м клапан является нормально-закрытым устройством с ручным открытием. Быстро срабатывает при потере электропитания ( 1 сек.), надежно перекрывая поток. Открыт при поступлении рабочего напряжения на катушку. Взвод выполняется с помощью ручного рычага, когда катушка находится под напряжением. Запрещено моментальное открытие клапана в системах с давлением 500-6000 мбар. Для дистанционного отслеживания текущей позиции клапана предусмотрен индикатор.

Основные рабочие характеристики клапана CM06C0046:

• работа от сети 230 В, допустимое отклонение -15%, +10%;
• максимальное давление газа на входе: 6000 мбар;
• время отсечки потока при отключении электропитания: 1 сек.;
• соответствие классу А герметичности по евростандарту EN 161;
• интеграция в систему на резьбовые соединения Rp 1 1/2;
• диапазон рабочих температур: -40.+60 °C;
• ресурс службы: 6000 циклов (не менее 10 лет);
• горизонтальный или вертикальный монтаж в систему (катушка сверху).

Конструкция

На входе в клапан установлен сетчатый фильтр, удаляющий из потока твердые частицы размером от 100 микрон, способные вызвать засорение затвора и потерю герметичности арматуры.

Пылевлагонепроницаемость корпуса соответствует евростандарту IP65. Уязвимые компоненты защищены от пыли и влаги при направлении на корпус струй под любым углом, что гарантирует бесперебойную работу запорного устройства в условиях запыленных помещений и на открытом воздухе.

Высокопрочный корпус отлит из алюминия, рассчитан на высокие нагрузки и давление газа. Конструкция произведена из материалов, обладающих газонепроницаемыми, коррозиестойкими свойствами: коррозионностойкой стали, алюминия, латуни, NBR-каучука.

Преимущества

• Быстрое закрытие и надёжная герметизация газопровода (класс А по EN).
• надёжное исполнение в литом корпусе для промышленных условий эксплуатации.
• Оснащение индикатором для дистанционного контроля положения клапана.
• Пыле-, влагонепроницаемость внешней оболочки класса IP65.
• Встроенный сетчатый фильтр обслуживаемой конструкции.
• Морозо-, термостойкое исполнение, всепогодная эксплуатация.

Размещение клапана

Газовый клапан устанавливается внутри помещений зоны 2 и в условиях улицы, за исключением мест, где окружающая среда вызывает коррозию металла и разрушение материала уплотнений. При монтаже необходимо направить стрелку на корпусе в сторону потребителя газа, а также предусмотреть место для удобства доступа к рычагу взвода.

Другие модификации линейки

В линейку Madas M16/RM NC входят газовые электромагнитные клапаны с напряжением питания 12В, 24В, 230В, резьбовыми и фланцевыми соединениями до DN300, для газовых установок с максимальным давлением 500 и 6000 мбар.
