Описание

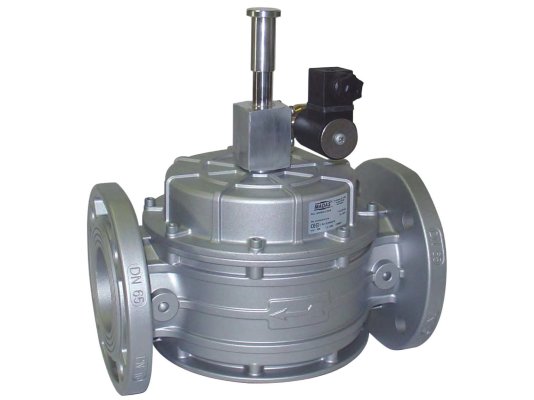

Газовый электромагнитный клапан Madas CX13C 008 служит для оснащения систем управления подачей газа в промышленном газовом оборудовании и трубопроводных магистралях. Закрывается автоматически, открывается вручную. Характеризуется быстрым срабатыванием, высокопрочной конструкцией, высоким уровнем электрозащиты, всепогодным исполнением. Соответствует классу «А» герметичности по европейскому стандарту.

Виды газа

Газовый электромагнитный клапан применяется в системах, потребляющих метан, сжиженный газ, азот, воздух (только сухие газы). Доступны модификации для биогаза и попутного газа (по запросу).

Особенности линейки Madas M16/RM NC

Электромагнитные газовые клапаны являются нормально-закрытыми устройствами с ручным взводом. Открыты при подаче рабочего напряжения на э/м катушку. Закрыты в обесточенном состоянии. Быстро реагируют на потерю напряжения (закрытие в течение 1 сек.). Взвод выполняется с помощью ручной рукоятки, когда катушка находится под напряжением. Клапаны DN 125-DN 300 следует открывать постепенно, после выравнивания давления на входе и выходе.

На клапан можно смонтировать индикаторный переключатель положения с беспотенциальными контактами для дистанционного контроля работы устройства.

Основные рассматриваемый:

• подключение к электросети 230 В, -15%, +10%, 50/60 Гц;
• класс «А» герметичности по европейскому стандарту EN 161;
• максимальное давление входящего газа: 500 мбар;
• быстрое срабатывание, время закрытия 1 сек.;
• фланцевый способ присоединения, DN 200;
• класс нагревостойкости изоляции: F (+155°);
• горизонтальное или вертикальное размещение;
• количество рабочих циклов до замены: 6000 (более 10 лет службы).

Применение

Madas CX13C 008 служит для оснащения промышленных газовых установок, котлов, паро-, теплогенераторов в качестве запорно-регулирующего устройства. Способствует безопасной и надёжной работе топочного оборудования.

Преимущества

Быстрое, герметичное перекрытие трубопровода. Электромагнитный клапан отсекает поток газа в течение 1 секунды, исключает утечки и риски аварий.

Высокопрочная конструкция. Отлитый под давлением алюминиевый корпус без сварных швов рассчитан на механические воздействия, давление газа, перепады температур. Конструктивные элементы и уплотнения произведён из износостойких материалов с газонепроницаемыми свойствами: коррозионностойкой стали, алюминия, латуни, NBR-каучука.

надёжная работа в широком диапазоне температур. Газовый клапан бесперебойно функционирует при температурах окружающего воздуха -40.+60 °C.

Высокий уровень пылевлагозащиты. Электрические контакты герметично заизолированы от воздействия пыли и влаги (класс IP 65), что позволяет размещать газовый клапан в местах повышенной запыленности и на открытом воздухе без потери функциональности.

Место монтажа

Газовый клапан подходит для размещения внутри помещений (зона 2 взрывоопасности) и на улице при условии, что внешняя среда не способна вызвать разрушение материалов корпуса, деталей и уплотнений. Madas M16/RM устанавливается, в основном, перед регулятором давления, с учетом указателя направления потока (стрелка на корпусе) и обеспечения свободного доступа к рычагу взвода клапана. Механизм взвода необходимо расположить выше газовой трубы либо на одном уровне.

Доступны следующие модификации серии M16/RM NC: с резьбовыми соединениями DN20-50, фланцевыми соединениями DN25-300, питанием от электросети 12В, 24В, 230В, для систем с максимальным давлением газа 500 и 6000 мбар.
