Описание

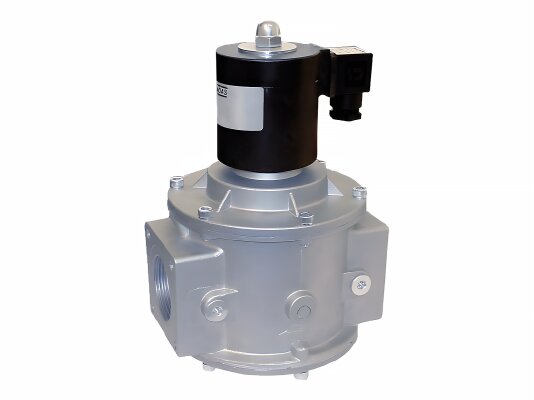

Газовый электромагнитный клапан Madas EVA06 608 встраивается в системы дистанционного управления потоком газа на горелку. Обеспечивает мгновенное перекрытие газопровода и безопасное функционирование топочной установки. Работает от сети 230 В.

Подробнее о газовом э/м клапане

• Madas EVA – автоматический нормально-открытый клапан класса «А» герметичности по EN 161. Перекрывает поток в течение 1 сек. при поступлении напряжения 230 В.
• Рассчитан на работу с природным газом, соответствующим госстандарту 5542-87. По запросу возможно исполнение для биогаза и попутного газа.
• Корпус э/м клапана отлит из алюминия. За счет отсутствия сварных швов и коррозиестойких свойств сплава обеспечивает безопасную работу с газом, поступающим под давлением до 6 бар, стойкость к внешним воздействиям и перепадам температур.
• Уплотнения выполнен из NBR-каучука, обладающего газонепроницаемыми свойствами, что исключает риск утечки газа. Материал деталей: нержавеющая оцинкованная сталь, алюминий, латунь.
• Электрозащита соответствует классу IP 65, что гарантирует безопасное функционирование в запыленных помещениях, местах возможного попадания на корпус струй воды.
• Основные элементы запорной арматуры: корпус, электромагнитная катушка, затвор, нижняя и верхняя крышки, герметизирующая прокладка, заглушка G1/4”, уплотнительное кольцо, электрический коннектор, крепежные винты.
• Конструкция клапана рассчитана на всепогодное применение. Диапазон эксплуатационных температур: -40.+60 °C.

Применение

Газовые э/м клапаны Madas EVA служат для оснащения паровых, водогрейных котлов, теплогенераторов, технологических теплопроводов. Выполняют функцию органа безопасности.

Монтаж в систему

Электромагнитный клапан служит для установки в горизонтальные и вертикальные трубопроводы с катушкой сверху. Монтаж осуществляется с помощью резьбовых соединений Rp 1 1/2 с учетом направления потока газа, указанного стрелкой на корпусе.

Э/м газовый клапан не подходит для установки в местах, где окружающая среда способна вызвать разрушение стали, алюминия, каучука.

Преимущества

• Быстрое срабатывание и надёжная герметизация потока.
• Литой бесшовный корпус.
• Применение для систем с высоким давлением газа.
• Пыле-, влагонепроницаемость корпуса класса IP65.
• Небольшой габариты, упрощающие монтаж.
• Морозо-, термостойкость.

Ресурс эксплуатации

Срок службы газовых клапанов Madas EVA – 100000 рабочих циклов при стандартных условиях эксплуатации.
