Описание

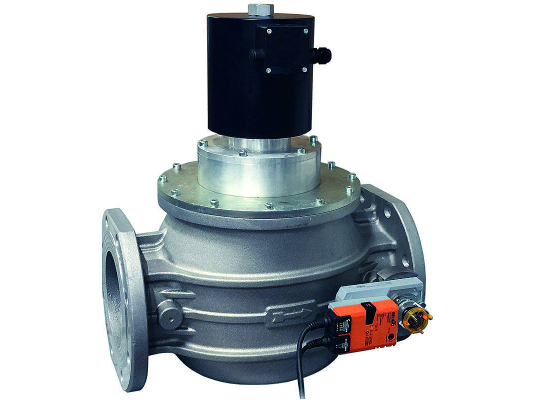

Газовый электромагнитный клапан Madas EVCA080036 108 оснащен электрическим регулятором расхода, что позволяет управлять объемом подачи газа на горелку. Автоматически открывает и перекрывает поток, в зависимости от поступления напряжения на катушку. Для дистанционного контроля закрытого положения укомплектован индикатором. Малогабаритный версия для систем с давлением до 1 бар.

Особенности газового клапана Madas EVCA

Madas EVCA является нормально-закрытым автоматическим клапаном в компактном корпусе. За счет малогабаритной конструкции легко интегрируется в газовые установки. Быстро (время срабатывания 1 сек.) и герметично отсекает поток при выключении электропитания. Открывается, как только на катушку поступает напряжение 230 В, -10%, +10% (50/60 Гц).

Рабочая среда

Электромагнитный клапан работает с природным, сжиженным газом, воздухом (сухие неагрессивные газы в соответствии с ГОСТ 5542-87).

Основные этот:

• запорное устройство класса А герметичности по EN 161;
• допустимое давление газа: не более 1000 мбар;
• присоединение на фланцы DN 65;
• защита электрического оборудования от внешних воздействий класса IP 54;
• нагревостойкость изоляции класса F (допустимые t +155° С);
• варианты установки в систему: горизонтально (катушка сверху) и вертикально;
• эксплуатационный ресурс: 10 лет;
• температурные условия (окружающий воздух): -10.+60 °C.

Конструкция и комплектация

Madas EVCA080036 укомплектован газовой заслонкой с электроприводом Belimo SM230ASR-TP для регулировки объема подачи газа. Управляет работой привода система автоматики горелки.

Клапан оснащен индикатором положения, что обеспечивает возможность дистанционного контроля за закрытием затвора.

Собран в алюминиевом коррозиестойком корпусе, укомплектован нержавеющими деталями и газонепроницаемыми прокладками. Хорошо подходит для размещения в зонах 2 взрывоопасности. Конструкция не рассчитана на эксплуатацию в условиях окружающей среды, агрессивно действующей на металлические части и материал уплотнений.

Газовый клапан оснащен энергосберегающим контуром, который активируется в течение 30-40 секунд после поступления напряжения на э/м катушку, что минимизирует потребление электроэнергии.

Установка клапана

Допускается размещение клапана на горизонтальных (катушкой вверх) и вертикальных участках трубы. Нанесенная на корпус стрелка упрощает позиционирование газовой арматуры в системе. Монтаж осуществляется на фланцы.

Применение

Madas EVCA080036 служит для дистанционного управления газовыми потоками при эксплуатации промышленных горелок. Хорошо подходит для сборки систем автоматического контроля герметичности газогорелочных устройств. Выполняет запорно-регулирующую функцию и функцию безопасности. Место размещения: котлы (паровые, водогрейные), теплогенераторы, технологические теплопроводы.

Преимущества:

• быстрое, герметичное перекрытие газопровода;
• регулирование расхода газа;
• встроенный индикатор закрытого положения;
• энергосберегающий контур, экономия электроэнергии;
• компактный исполнение.

Гарантия на газовые электромагнитные клапаны Madas EVCA – 2 года.
