Описание

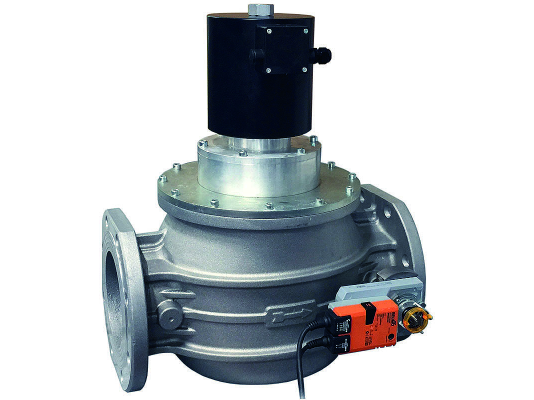

Газовый электромагнитный клапан Madas EVCA120036 108 даёт возможность организовать эффективную и безопасную систему автоматического управления подачей газа на горелку. Соответствует классу «А» герметичности по стандарту EN 161. Входит в линейку «Компакт». Рассчитан на давление 1 бар. Оснащен электрическим регулятором расхода и индикатором положения.

Виды газа

Запорный клапан подходит для работы с природным, сжиженным газом, воздухом (сухие неагрессивные газы по ГОСТ 5542-87).

Особенности клапана

Madas EVCA является нормально-закрытым автоматическим клапаном в корпусе уменьшенных размеров (Модельный ряд «Компакт»). За счет малогабаритной конструкции легко интегрируется в систему. Быстро ( 1 сек.) и герметично отсекает поток при обесточивании катушки. Открывается при поступлении напряжения.

Основные данный:

• питание от сети 230 В, -10%, +10%, 50/60 Гц;
• класс А герметичности по нормативу EN 161;
• максимально допустимое давление газа: 1000 мбар;
• фиксация с помощью фланцев DN 150;
• электрозащита контактов по стандарту IP 54;
• нагревостойкость изоляции: класс F (допустимая t +155° С);
• варианты установки: горизонтально (катушка сверху) или вертикально;
• продолжительность службы: не менее 10 лет;
• 24-месячная гарантия производителя;
• эксплуатационные температуры (окружающий воздух): -10.+60 °C.

Конструкция и комплектация

Madas EVCA120036 собран в алюминиевом коррозиестойком корпусе, оснащен газонепроницаемыми уплотнениями. Подходит для установки в помещениях зоны 2 взрывоопасности. Не подготовлен для эксплуатации в условиях агрессивной окружающей среды, способной разрушить сталь, алюминий, каучук.

Электромагнитный клапан оснащен газовой заслонкой с электроприводом Belimo SM230ASR-TP для регулирования объема потока на горелку. Привод перемещает заслонку под управлением системы автоматики. Фиксируется слева или справа от клапана.

Встроенный индикатор положения подает сигнал, когда клапан закрывается. Упрощает контроль за работой газовой установки.

В состав клапана входит энергосберегающий контур, активируемый в течение 30-40 секунд после поступления напряжения на э/м катушку, что способствует экономичному расходу электроэнергии.

Назначение и место применения

Madas EVCA120036 служит для автоматизации подачи газа на горелки промышленного котельного и технологического оборудования. Отвечает за выполнение запорно-регулирующей функции и функции безопасности. Подходит для использования в системах автоматического контроля герметичности.

Преимущества:

• мгновенное, герметичное перекрытие газопровода;
• электрический регулятор расхода газа;
• экономия ресурсов, энергосберегающий контур;
• встроенный индикатор положения;
• небольшой корпус.

Установка клапана

Автоматический газовый клапан Madas EVCA подходит для установки на горизонтальные и вертикальные участки трубопровода (катушка должна находиться сверху). Стрелка на корпусе даёт способность правильно позиционировать запорное устройство в системе, направляется в сторону газопотребляющего оборудования.
