Описание

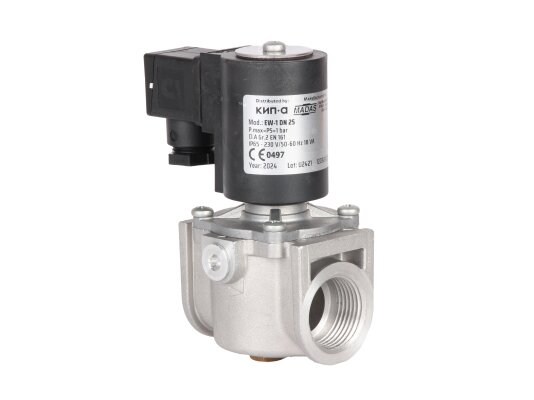

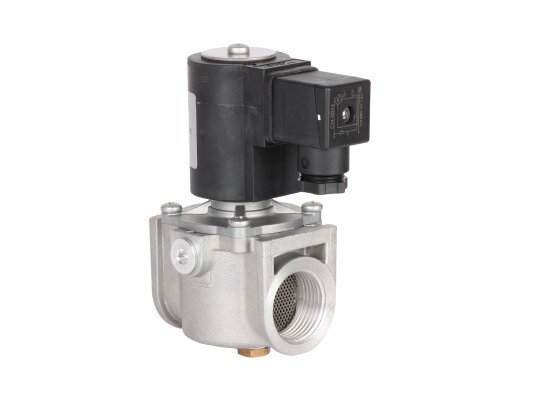

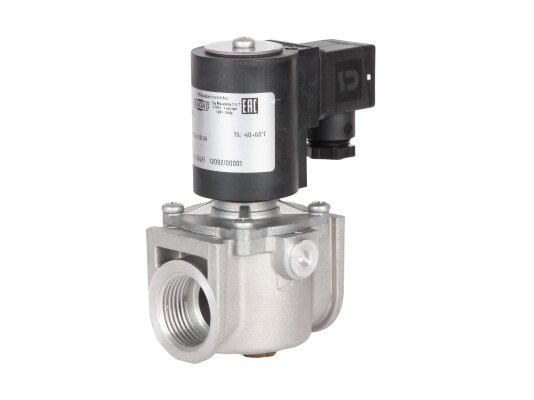

Газовый электромагнитный клапан Madas EVP/NC-1 DN 25 220 В, EW040066 108 представляет собой автоматический быстродействующий клапан нормально-закрытого типа, открывающийся при поступлении питания на катушку, закрывающийся при обесточивании. Рассчитан на давление 1000 мбар.

Рабочая среда

Э/м клапан может использоваться для работы с метаном, сжиженным нефтяным газом, азотом, воздухом (сухой газ), биогазом (с уплотнениями из витона, по запросу).

Особенности конструкции

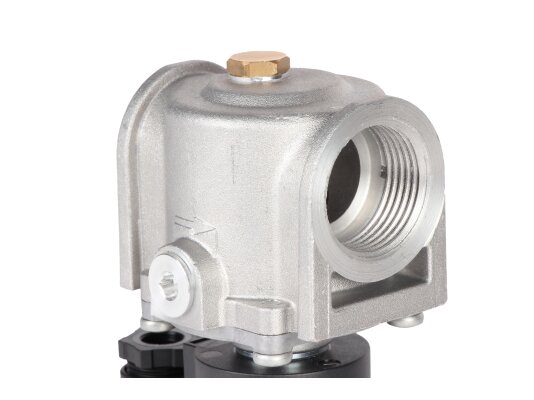

• Корпус из алюминиевого литья и конструктивные элементы из нержавейки, латуни, алюминия рассчитаны на давление рабочей среды до 1 бар, температурные перепады, интенсивные нагрузки. Клапан эксплуатируется в условиях температур -40.+60 °C.
• Производительный пыле-, влагозащита корпуса (стандарт IP 65) предотвращает сбои в работе клапана при эксплуатации в сложных условиях. Газовый клапан может использоваться для уличного размещения при условии установки под защитным козырьком, предотвращающим попадание на корпус атмосферных осадков.

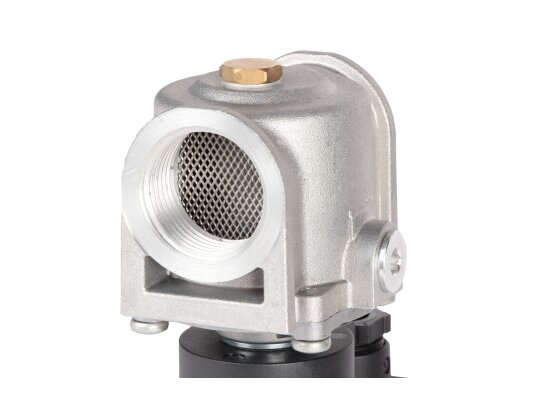

• Madas EW040066 монтируется на горизонтальные и вертикальные газопроводы с помощью резьбовых соединений катушкой вверх. Перед клапаном рекомендуется установить фильтр, отсеивающий посторонние частицы и примеси.
• Клапан подготовлен для установки индикатора положения (микровыключатель CPI), который выдает сигнал о закрытии, позволяя дистанционно контролировать состояние устройства.

Область применения

Madas EW040066 устанавливается в промышленные системы отопления, нагрева воды, технологические теплопроводы для управления подачей газа. Может работать в системах автоматического контроля герметичности горелок и управляться с помощью реле давления, термостата и других устройств.

Основные рассматриваемый модели:

• быстрое закрытие и открытие, 1 сек.;
• допустимое давление рабочей среды: не более 1000 мбар;
• класс «А» герметичности по стандарту EN 161;

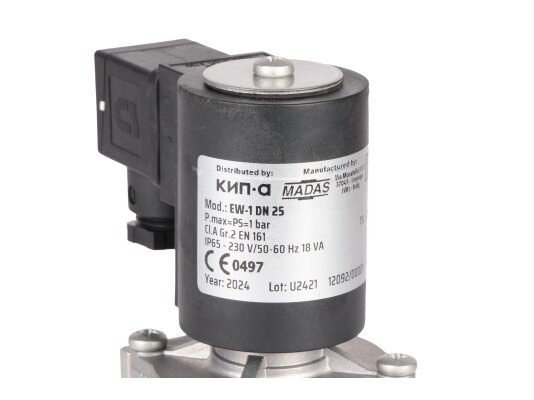

• напряжение электропитания: 230 В, допустимое отклонение -15%, +10%;
• монтаж с помощью резьбовых соединений Rp 1;
• условия эксплуатации: -40.+60 °C;
• пыле-, влагозащита электрических контактов класса IP65;
• горизонтальное, вертикальное расположение катушкой вверх;
• эксплуатация в течение 10 лет (200 тыс. циклов операций).

Ограничение по месту установки

Электромагнитные газовые клапаны Madas EW040066 нельзя устанавливать в местах с окружающей средой, действующей агрессивно на конструктивные элементы и уплотнения во избежание повреждений запорной арматуры и риска утечек.
