Описание

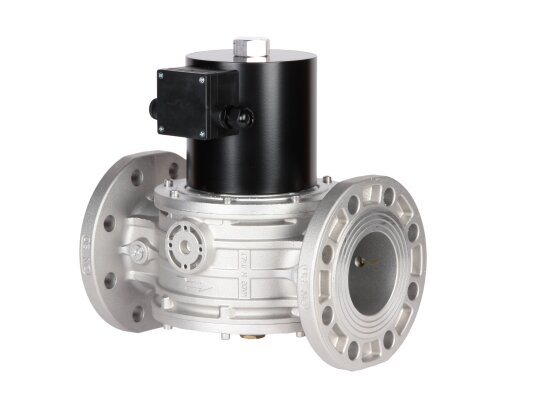

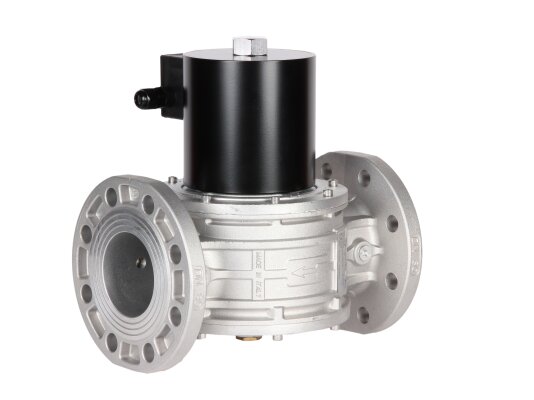

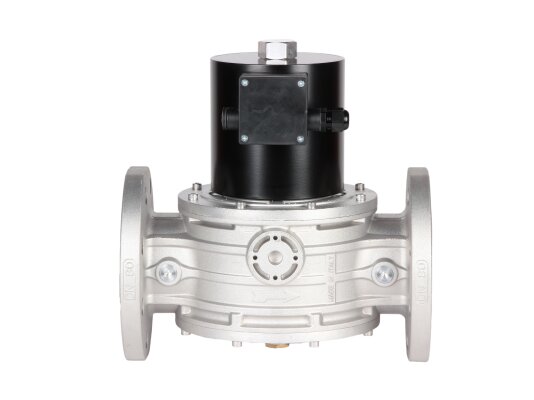

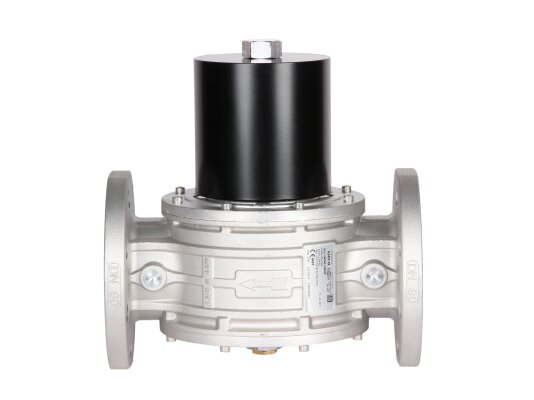

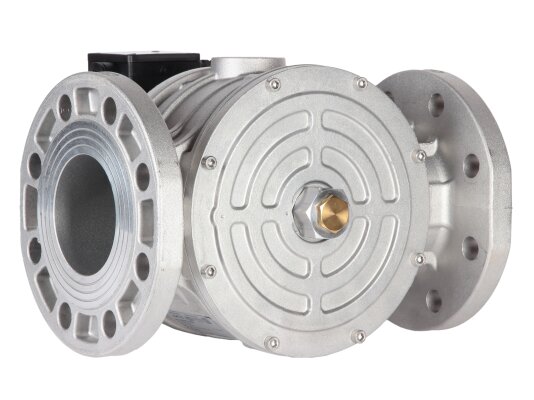

Газовый электромагнитный клапан Madas EVP090067 308 разработан для промышленных систем сжигания газа с давлением до 3 бар. Адаптирован к уличному размещению и низкотемпературной эксплуатации. Закрывается и открывается автоматически. Выделяется быстродействием, экономичным энергопотреблением.
Рабочая среда и область применения
Электромагнитный клапан Madas EVP090067 может использоваться для работы с метаном, бытовым, сжиженным газом, воздухом, азотом (сухие неагрессивные газы). Возможно исполнение для биогаза. Применяется в качестве запорно-регулирующего органа и органа безопасности в магистральных трубопроводах, промышленном газогорелочном оборудовании (котлах, теплогенераторах, водогрейных установках). Может работать в системе автоматического контроля герметичности и управляться термостатом, реле давления и другими устройствами.
Рабочие и эксплуатационные параметры:
- класс «А» герметичности по европейскому стандарту EN 161;
- отсечка потока в течение 1 сек. при обесточивании;
- использование в системах с давлением газа до 3000 мбар;

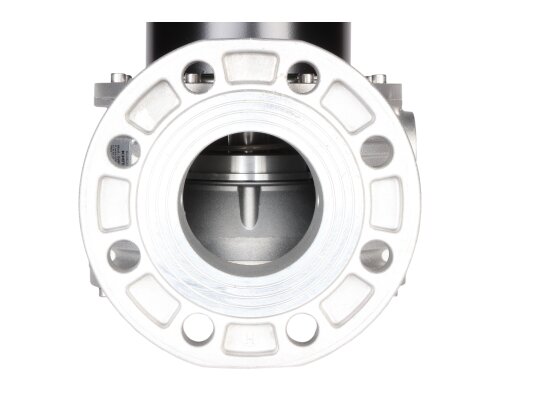

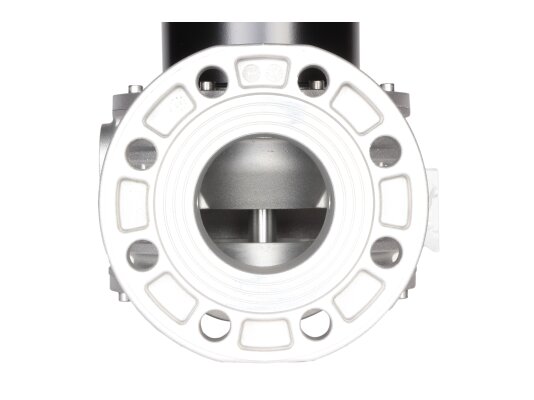

- фиксация с помощью фланцев DN 80;
- защита от проникновения пыли и влаги класса IP65;
- горизонтальное (катушка вверх) или вертикальное расположение в системе;
- адаптация к низким и высоким температурам (рабочий диапазон -40.+60 °C);
- 10-летний эксплуатационный ресурс (100 тыс. рабочих циклов).
Особенности
Электромагнитные газовые клапаны EVP/NC – нормально-закрытые устройства, срабатывающие автоматически. Быстро закрываются и открываются. В открытом положении – под напряжением (230 В, -15%, +10%), в закрытом – при непоступлении питания на электромагнитную катушку.

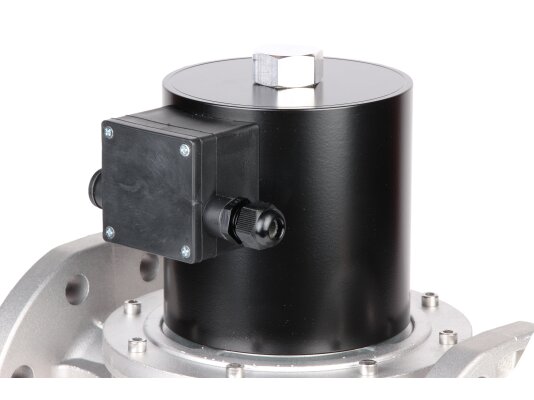

Газовый э/м клапан поставляется с энергосберегающим контуром, что позволяет существенно сократить потребление электроэнергии.
Электромагнитный клапан подготовлен для установки концевого микровыключателя CPI для дистанционного контроля закрытого положения. Индикатор сигнализирует о закрытии клапана.
Клапан произведен из материалов, стойких к коррозии, высокому давлению газа, температурным воздействиям, что обеспечивает безотказную работу и возможность размещения в большинстве климатических зон.
Преимущества:
- быстрое автоматическое срабатывание;
- высокий уровень герметичности (класс А);
- энергосберегающий контур, экономия электроэнергии;
- место для индикатора закрытого положения;
- стабильная работа в широком диапазоне температур;
- высокий уровень электрозащиты.
Размещение
Электромагнитные газовые клапаны EVP/NC подходят для размещения в помещениях и на улице, в зонах 2 по классификации взрывоопасных зон. При уличной эксплуатации требуется защита корпуса от воздействия атмосферных осадков в виде козырька, навеса. Клапаны в базовом исполнении (без дополнительной защиты корпуса) не пригодны для установки на объектах, где внешняя среда действует разрушающе на материалы конструкции.
