Описание

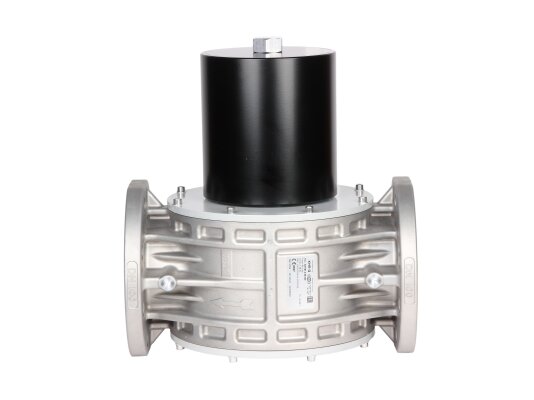

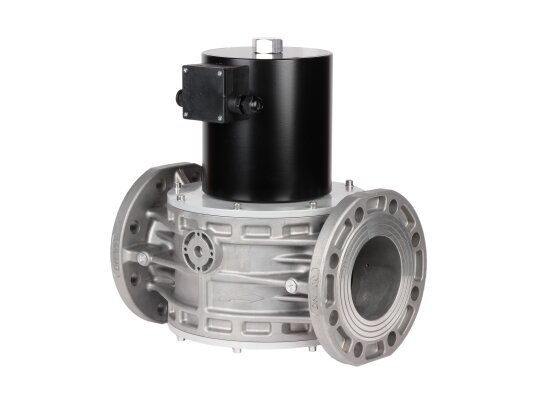

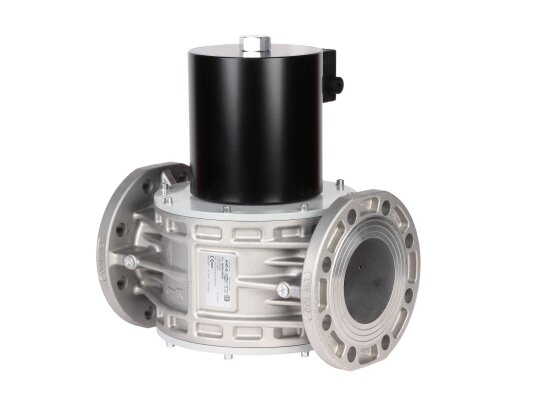

Газовый электромагнитный клапан Madas EVP100067 608 встраивается в газовые трубопроводы для быстрой и герметичной остановки потока в процессе управления подачей газа. Даёт возможность автоматизировать работу газовой установки. Рассчитан на работу с газом, воздухом. Оснащен энергосберегающим контуром, что способствует экономии потребления электроэнергии.

Применение

Э/м клапан хорошо подходит для работы с метаном, бытовым, сжиженным газом, азотом, воздухом (сухой газ). Применяется в промышленных котлах, тепло-, парогенераторах, технологических теплопроводах. Выполняет функции запорно-регулирующего органа и органа безопасности.

Особенности

• Клапан является нормально-закрытым устройством. Принимает открытое положение при подаче электропитания на э/м катушку. Закрывается при обесточивании. Время срабатывания 1 сек.

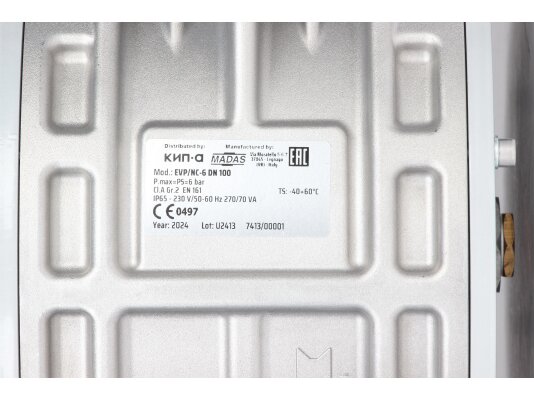

• Запорная арматура надежно герметизирует газопровод, исключает утечки. Соответствует классу А герметичности по EN 161. Клапан оснащен литым алюминиевым корпусом и газонепроницаемыми уплотнениями из бутадиен-нитрильного каучука.
• Конструкция рассчитана на работу с высоким давлением газа, не подвергается коррозии при эксплуатации в стандартных условиях. При изготовлении запорной арматуры использованы материалы с износостойкими свойствами: алюминий, латунь, нержавеющая сталь, нейлон 30%.
• Электромагнитный клапан рассчитан на работу в условиях температур окружающего воздуха -40.+60 °C, что расширяет возможности применения. Допустимо размещение в помещениях (зона 2 взрывоопасности) и на улице при защите корпуса от осадков и солнечного излучения.
• За счет высокого уровня пыле-, влагозащиты (стандарт IP 65) мелкая пыль и частицы воды при обливании корпуса под любым углом не способны вызвать сбои в работе автоматического устройства.
• Клапан может дополнительно комплектоваться указателем положения с беспотенциальными контактами для дистанционного контроля за закрытием.

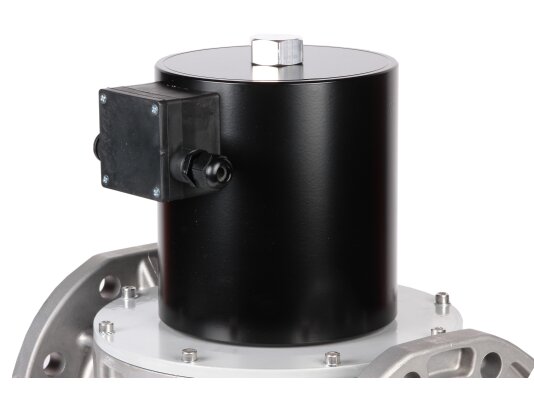

• Газовый э/м клапан оснащен энергосберегающим контуром, заметно сокращающим потребление электроэнергии. Активация контура происходит через 30-40 сек. после срабатывания запорного устройства.
• Madas EVP100067 не нуждается в дополнительном обслуживании внутренних частей, что минимизирует расходы на содержание газовой установки. Рассчитан на 50 тыс. циклов операций.

Монтаж в систему

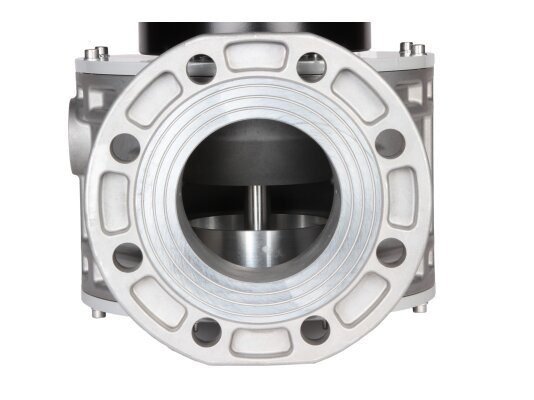

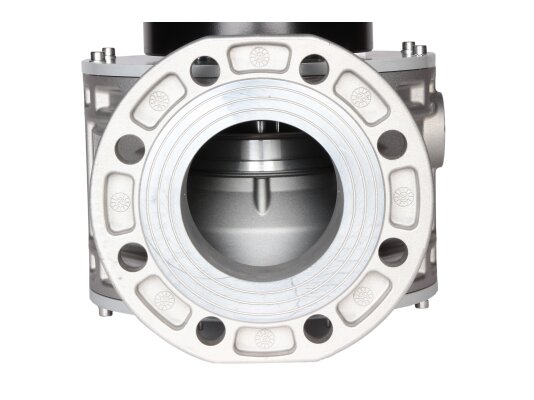

Э/м клапан фиксируется с помощью фланцев размером DN 100. Может размещаться в горизонтальном или вертикальном положении, но не вниз катушкой. Не может использоваться для размещения в зонах 0 и 1 взрывоопасности и местах с агрессивной внешней средой, вызывающей коррозию металлических частей конструкции или разрушение уплотняющих прокладок.

Достоинства:

• надёжная герметизация потока, быстродействие;
• экономия электропитания;
• пыле-, влагозащищенный корпус;
• морозостойкое исполнение;
• безотказная работа;
• возможность установки указателя положения;
• вариативность монтажа.

Линейка Madas EVP

. В линейке доступны модели с максимальным давлением 0,36-6 бар, электропитанием 12В, 24В, 230В, соединениями DN 15-200 (резьба и фланцы).
