Описание

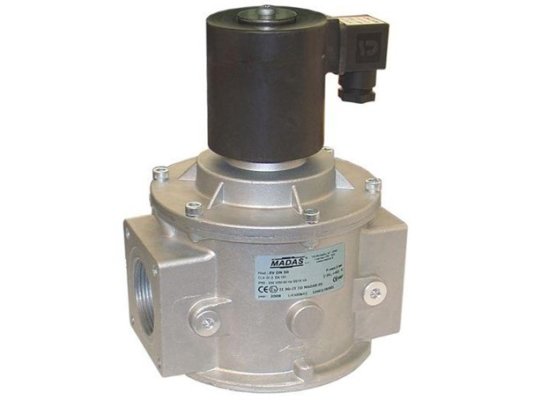

Газовый электромагнитный клапан Madas EVP060067 308 служит для оснащения газовых установок с давлением в магистрали до 3 бар в качестве быстродействующего запорно-регулирующего устройства и устройства безопасности с автоматическим закрытием и открытием. Выделяется пониженным энергопотреблением, всепогодным исполнением, высокой степенью пылевлагозащиты. Подготовлен для установки индикатора положения.

Основные параметры:

• класс «А» герметичности по европейскому стандарту EN 161;
• применение в системах с давлением газа до 3000 мбар;
• нормально-закрытый тип, закрытие при обесточивании, открытие под напряжением;
• быстрое срабатывание, в течение 1 секунды;
• уровень пылевлагозащиты: IP 65;
• резьбовой способ соединения Rp 1 1/2 ;
• не менее 10 лет безотказной службы (100000 рабочих циклов);
• 2 года гарантийного обслуживания завода-производителя.

Применение э/м клапана

Madas EVP060067 рассчитан на работу с метаном, бытовым, сжиженным нефтяным газом, азотом, воздухом (сухой неагрессивный газ). Доступны версии для биогаза с уплотнениями из витона (по запросу). Газовый клапан применяется для автоматизации подачи газа в магистральных трубопроводах и промышленном котельном оборудовании, а также в системах автоматического контроля герметичности газовой установки с управлением через реле давления, термостат и другие устройства.

Конструктивные особенности

• Клапан поставляется с заглушкой, на место которой можно установить индикатор положения. Микровыключатель CPI сигнализирует о закрытии устройства, даёт возможность дистанционно отслеживать текущую позицию (открыт/ закрыт).
• В состав газового электромагнитного клапана входит энергосберегающий контур, что даёт способность минимизировать потребление электроэнергии.
• За счёт пыле-, влагонепроницаемости корпуса электрические компоненты надежно защищены от внешних воздействий, что позволяет размещать клапан не только в помещениях, но и на улице. При установке на открытом воздухе необходимо обязательно использовать защитный козырек или навес для исключения попадания атмосферных осадков на корпус во избежание окисления или порчи рабочих частей.
• Конструкция рассчитана на высокое давление газа, температурные воздействия, устойчива к коррозии. Произведена из коррозионностойкой стали, алюминия, латуни, нейлона 30%, NBR-каучука.
• Madas EVP060067 встраивается в систему горизонтально или вертикально, кроме вниз катушкой. Стрелка, нанесенная на корпус, должна направляться по ходу движения потока.

Допустимые условия эксплуатации

Электромагнитный газовый клапан рассчитан на размещение в зонах 2 взрывоопасности. Не хорошо подходит для установки в местах с агрессивной средой, разрушающей сталь, алюминий, каучук.

Преимущества:

• автоматическое срабатывание, быстродействие;
• конструкция для высокого давления газа, уличного размещения;
• высокий уровень пыле-, влагозащиты;
• экономичное потребление электроэнергии;
• нетребовательность в обслуживании;
• безотказная работа в широком диапазоне температур.

Электромагнитные газовые клапаны серии EVP/NC с другими размерами соединений, параметрами давления и напряжения доступны со склада и под заказ.
