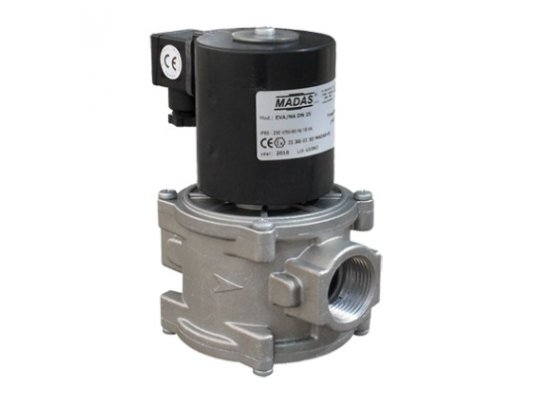

Газовый электромагнитный клапан Madas EVP120066 108 – модификация с фланцевым соединением и местом для установки индикатора закрытого положения. Используется для оснащения систем автоматизации подачи газа. Работает с метаном, бытовым, сжиженным нефтяным газом, азотом, воздухом (неагрессивные сухие газы). По запросу может поставляться версия для биогаза с уплотнениями из витона.

Тип клапана

Madas EVP120066 – автоматический электромагнитный газовый клапан нормально-закрытого типа, закрываемый в течение 1 секунды. Открыт, пока на катушку поступает напряжение, закрыт при отключении от сети электропитания.

Конструкция и монтаж

• Клапан может оснащаться индикатором для дистанционного отслеживания закрытого положения. Микровыключатель CPI подает сигнал о закрытии затвора.
• Модификации DN32-150 комплектуются энергосберегающим контуром, который минимизирует потребление электроэнергии.
• Конструкция произведена из материалов, стойких к составу газов, температурным воздействиям, коррозии (алюминий, нержавеющая сталь, нейлон 30%, латунь, NBR-каучук), что способствует бесперебойную работу при температурах 40°C.+60 °C и отсутствие утечек.
• Электрические контакты защищены от внешних воздействий вследствие того что пыле-, влагонепроницаемости корпуса, что даёт способность размещать газовый клапан в условиях открытого воздуха. При уличной эксплуатации требуется защита в виде навеса, козырька, исключающая попадание на корпус атмосферных осадков, которые могут вызвать окисление и повреждение рабочих частей клапана.
• EVPC120066 встраивается в систему горизонтально или вертикально, но не вниз катушкой. При монтаже следует направить стрелку на корпусе по ходу потока и точно позиционировать контрфланцы (строго параллельно) для исключения дополнительной нагрузки на корпус.

Рекомендации производителя

Перед клапаном рекомендуется установить фильтр для очистки потока от твердых частиц и предотвращения преждевременного износа рабочих частей.

Применение

Газовый клапан Madas EVP120066 даёт способность автоматизировать подачу газа на горелку. Выполняет запорно-регулирующую функцию и функцию безопасности. Востребован для сборки котлов отопления, подогрева воды, тепло-, парогенераторов, технологических теплопроводов. Хорошо подходит для применения в системах автоматического контроля герметичности, управления с помощью реле давления, термостата и других устройств.

Проверка функционирования

Газовые электромагнитные клапаны EVP/NC при отсутствии фильтрующей сетки не требуют обслуживания внутренних компонентов. Сервисные операции заключаются в проверке герметичности соединений и корректности срабатывания клапана.

Преимущества:

• автоматическая быстрая отсечка потока газа при обесточивании;
• высокий уровень герметичности (класс А);
• конструкция с местом для монтажа индикатора положения;
• экономичный расход электроэнергии;
• высокая степень пылевлагозащиты;
• безотказная работа практически в любую погоду.

Производитель предоставляет 2 года гарантийного обслуживания электромагнитных газовых клапанов EVP/NC.
