Описание

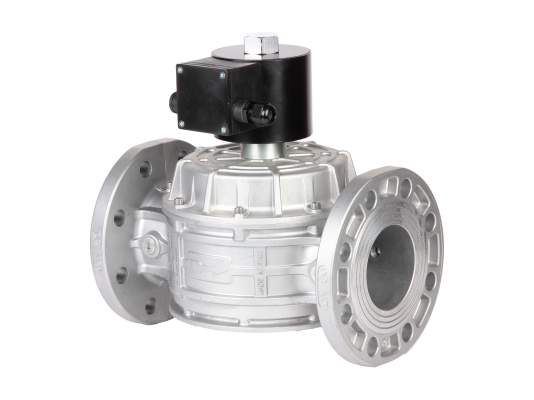

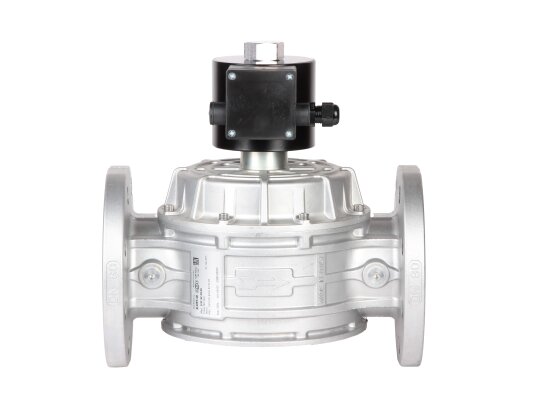

Газовый электромагнитный клапан Madas EVPC090066 008 – быстродействующее запорное устройство нормально-закрытого типа для промышленных систем сжигания газа. Максимальное давление в системе не должно превышать 360 мбар. Клапан открыт при поступлении питания на электромагнитную катушку. Закрывается при обесточивании, обеспечивая герметичность газовой линии, безопасную эксплуатацию горелки. Особенностью конструкции является возможность установки индикатора положения, встроенный фильтр, уменьшенные размеры корпуса (Серия «компакт»).

Рабочая среда

Э/м клапан Madas EVPC090066 хорошо подходит для работы с природным, бытовым, сжиженным нефтяным газом, азотом, воздухом (сухой газ). При использовании уплотнений из витона может использоваться для биогаза (указывается в запросе).

Особенности конструкции

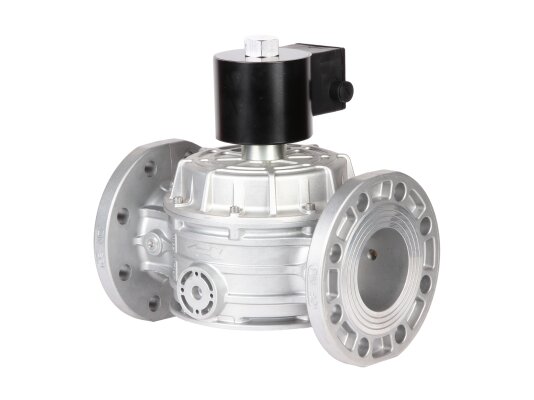

• Клапан подготовлен для монтажа микровыключателя CPI, который подает сигнал на дистанционное устройство о закрытии клапана. Индикатор положения представляет собой геркон с нормально-разомкнутым контактом.
• Корпус из литого алюминиевого сплава и конструктивные элементы из нержавеющей стали, латуни, алюминия рассчитаны на температурное воздействие, интенсивные нагрузки, устойчивы к коррозии. Уплотнения из NBR-каучука, обладающего газонепроницаемыми свойствами, не допускают утечек газа.
• Клапан может эксплуатироваться в большинстве климатических зон, в условиях температур -40.+60 °C.
• За счет пыле-, влагонепроницаемости внешней оболочки, соответствующей стандарту IP 65, запорная арматура может размещаться в помещениях с запыленностью, а также на улице (под защитным козырьком).

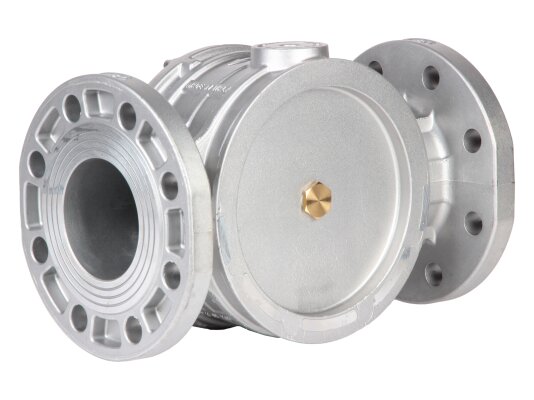

• На входе потока установлен обслуживаемый фильтр, сдерживающий твердые частицы и примеси.

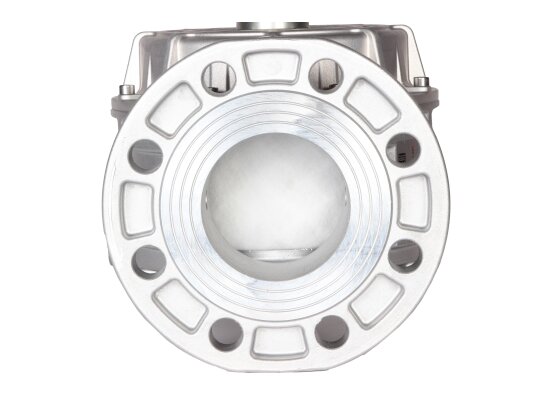

• Madas EVPC090066 встраивается в системы с горизонтальными и вертикальными участками газопровода на фланцы.

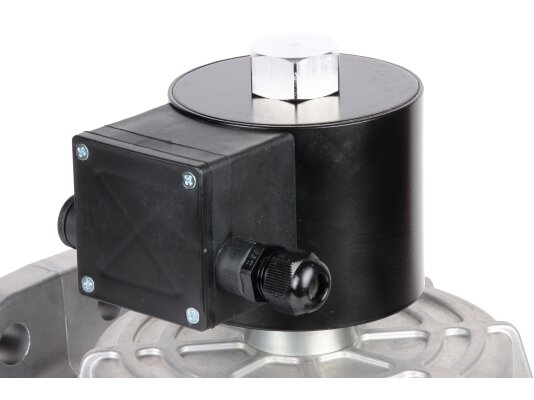

• Энергосберегающий контур позволяет снизить потребление электроэнергии на собственные нужды электромагнитного клапана.

Область применения

Madas EVPC090066 устанавливается в промышленные отопительные, водогрейные котлы, теплогенераторы, технологические теплопроводы для управления подачей газа и безопасного функционирования топочного оборудования. Может использоваться в системах автоматического контроля герметичности и управляться с помощью реле давления, термостата и других устройств.

Основные представленный модели:

• класс «А» герметичности по стандарту EN 161;
• быстрое закрытие и открытие, 1 сек.;

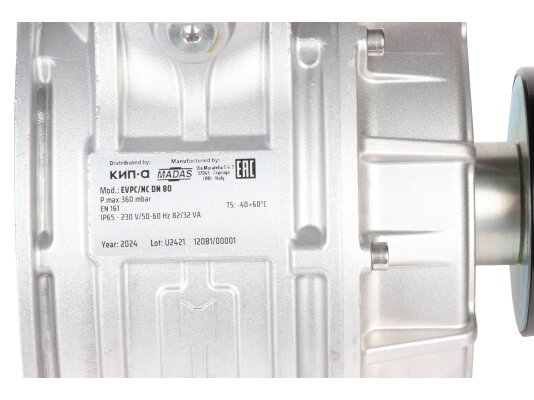

• максимальное давление рабочей среды: 360 мбар;
• рабочее напряжение: 230 В, допустимое отклонение -15%, +10%;

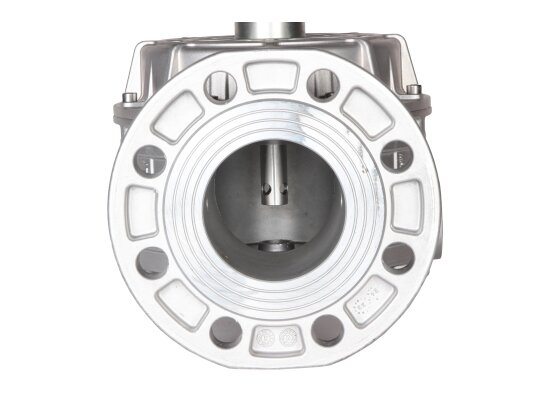

• установка с помощью фланцевых соединений DN 80;
• диапазон эксплуатационных температур: -40.+60 °C;
• уровень электрозащиты корпуса: IP65;
• горизонтальное, вертикальное расположение в системе э/м катушкой вверх;
• безотказная работа в течение 10 лет (100 тыс. циклов операций).

Ограничение по месту установки

Электромагнитные газовые клапаны Madas EVPC090066 не допускается размещать в местах, где окружающая среда действует агрессивно на корпус и детали конструкции.

Достоинства:

• быстрое закрытие и открытие;
• установка индикатора закрытого положения (опция);
• энергосберегающий контур;
• небольшой габариты корпуса;
• встроенный фильтр для защиты от повреждений;
• пыле-, влагонепроницаемость корпуса;
• исполнение для всепогодной (в т.ч. уличной) эксплуатации;
• минимальные требования к обслуживанию.

Сервисные операции

Техобслуживание газового электромагнитного клапана Madas EVPC заключается в очистке фильтра, проверке работоспособности затвора, замене уплотнений. Внутренние части запорного устройства не требуют дополнительного обслуживания.
