Описание

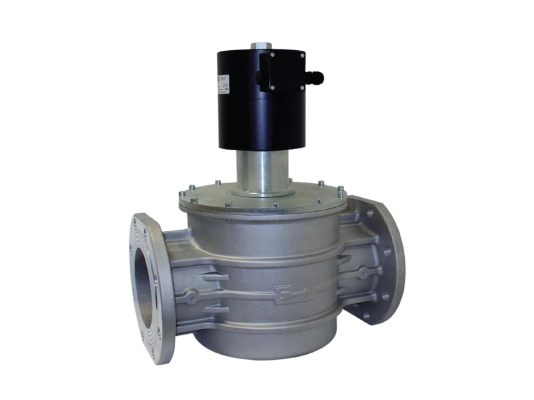

Газовый электромагнитный клапан Madas EVPC320066 008 версии «компакт» предназначен для управления газовыми потоками при эксплуатации промышленных систем сжигания газа. Выполняет запорно-регулирующую функцию и функцию безопасности в установках с давлением до 360 мбар. Автоматически срабатывает при подаче и отключении электропитания. Конструкция адаптирована к уличной эксплуатации, устойчива к низким температурам окружающей среды. Подготовлена для установки индикатора закрытого положения.
Рабочие и эксплуатационные параметры:
- нормально-закрытый клапан (открыт при подаче электропитания, закрыт при обесточивании);
- отсечка потока газа в течение 1 секунды при отключении от сети питания;
- использование в системах с давлением рабочей среды до 360 мбар;
- уровень защиты электрических контактов от пыли и влаги: IP65;
- исполнение класса «А» герметичности по европейским нормативам EN 161;
- фланцевое присоединение, размер фланцев DN 32;
- горизонтальное или вертикальное размещение в системе;
- минимальная/ максимальная температура окружающей среды: -40/ +60 °C;
- 2-летняя гарантия завода-производителя.
Применение
Madas EVPC320066 может использоваться для работы с метаном, бытовым газом, сжиженным нефтяным газом, воздухом, азотом (неагрессивные сухие газы), биогазом (в исполнении с уплотнениями из витона). Служит в качестве быстродействующего запорно-регулирующего устройства в магистральных трубопроводах, промышленных горелках. Может использоваться в системах автоматического контроля герметичности.
Конструкция Madas EVPC320066
Газовый электромагнитный клапан собран в литом корпусе из алюминиевого сплава с фланцевыми соединениями DN 32. Произведен из нержавейки, латуни, алюминия, нейлона 30%, NBR-каучука, стойких к составу газов, воздействию низких температур, коррозии. Высокий уровень пыле-, влагозащиты корпуса позволяет эксплуатировать запорную арматуру в сложных условиях без риска сбоев и снижения функциональности.
Клапан оснащен энергосберегающим контуром, что значительно снижает потребление электроэнергии.
Madas EVPC320066 поставляется с заглушкой, которая может быть заменена на индикатор с беспотенциальными контактами, сигнализирующим о закрытии клапана. Минимальная температура эксплуатации микровыключателя CPI составляет -20 °C.
Преимущества:
- быстрое, герметичное перекрытие потока;
- пониженное потребление электроэнергии;
- малогабаритный размеры, упрощающие монтаж;
- место для установки индикатора положения;
- нетребовательность в обслуживании;
- стабильная работа в широком диапазоне температур;
- высокий уровень защиты электрических компонентов.
Место размещения и монтаж
Электромагнитные газовые клапаны серии EVP/NC могут устанавливаться в помещениях и на открытом воздухе (зоны 2 по классификации взрывоопасных зон). При внешнем размещении необходимо предусмотреть защитный козырек для исключения попадания на корпус атмосферных осадков, окисления и повреждения элементов конструкции.
Монтаж осуществляется с учетом стрелки на корпусе, которая должна указывать в сторону газопотребляющего устройства. Ответные фланцы должны быть идеально параллельны фланцам клапана во избежание дополнительных нагрузок на корпус.
