Описание

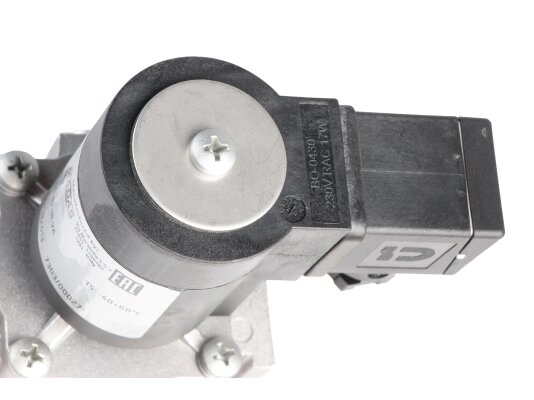

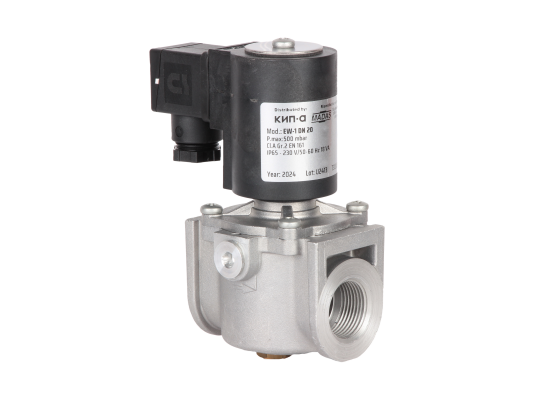

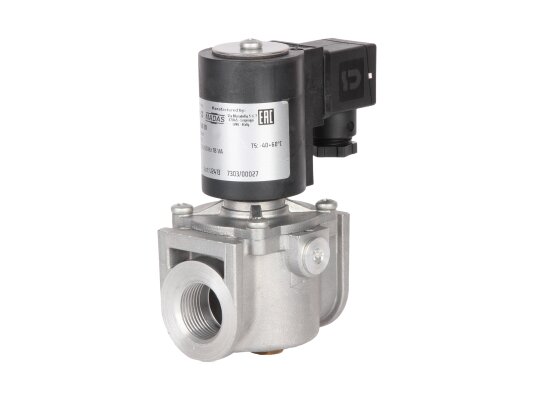

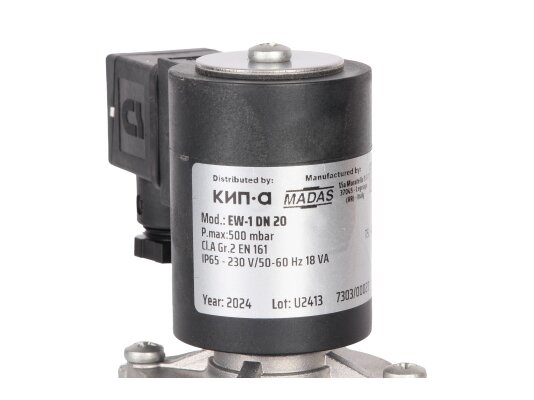

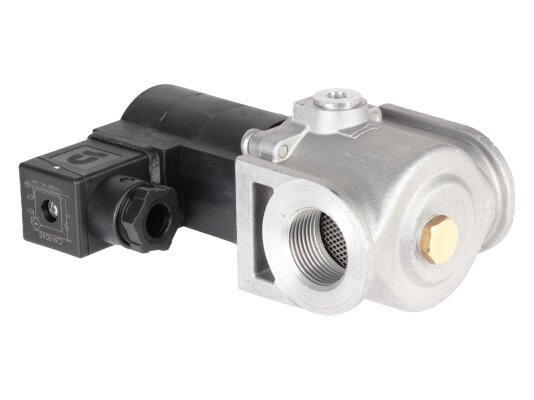

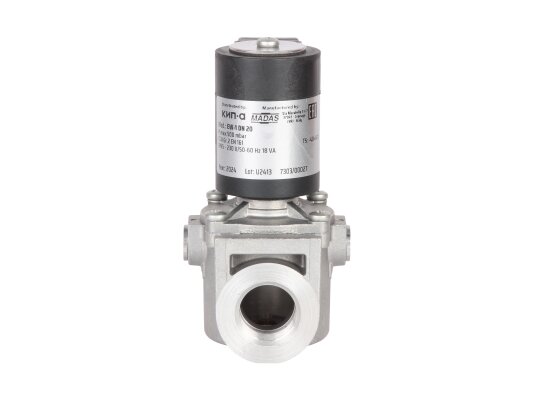

Газовый электромагнитный клапан Madas EW030066 008 даёт способность автоматизировать подачу газа на промышленную газовую горелку. Быстро срабатывает при отключении электропитания, герметично перекрывая поток газа. Адаптирован для установки индикатора, позволяющего дистанционно контролировать положение (закрыт/ открыт).

Особенности

• Электромагнитный клапан Madas EW030066 входит в линейку автоматических быстродействующих нормально-закрытых устройств, открываемых при поступлении на катушку рабочего напряжения, закрываемых при отключении от источника питания.
• Подходит для работы с природным, сжиженным газом, азотом, воздухом (неагрессивные сухие газы). Для установок, функционирующих на попутном нефтяном газе или биогазе, необходимо указывать специальное обозначение в коде клапана при заказе.
• Корпус запорного устройства отлит из алюминия, может использоваться для стандартных условий эксплуатации (при отсутствии агрессивной окружающей среды). Для более жестких условий эксплуатации возможно исполнение с обработкой оболочки методом катафореза (указать при оформлении заявки).
• Конструкция произведена из материалов, стойких к составу газов, коррозии, температурным воздействиям: нержавейки, латуни, алюминия, нейлона 30%, NBR-каучука.
• Электрозащита корпуса класса IP65 не допускает попадание пыли внутрь устройства, защищает от воздействия влаги при направленных на корпус струях воды с любой стороны.
• Клапан поставляется с заглушкой, на место которой может быть установлен индикатор положения с сухими контактами, сигнализирующий о закрытии запорного устройства.
• Допустимо размещение на горизонтальных и вертикальных участках трубопровода, но не вниз катушкой. Для быстрого и надежного монтажа в систему предусмотрены резьбовые соединения.

Область использования

Madas EW030066 разработан для оснащения систем управления подачей газа промышленных паровых, водогрейных котлов, отопительных установок, теплогенераторов и технологических теплопроводов. Выполняет функции запорно-регулирующего устройства и органа безопасности. Может использоваться в системах автоматического контроля герметичности газового оборудования.

Основные данный:

• параметры электросети: 230 В, -15%, +10%, 50/60 Гц;
• быстрое закрытие при потере напряжения, в течение 1 сек.;
• максимальное давление газа: 500 мбар;
• класс «А» герметичности по нормам EN 161;
• резьбовое соединение с трубопроводом, Rp 3/4;
• допустимые эксплуатационные температуры: -40.+60 °C;
• горизонтальный или вертикальный монтаж с катушкой вверху;
• срок службы: не менее 10 лет (200000 рабочих циклов).

Размещение

Электромагнитные газовые клапаны EVP/NC могут устанавливаться в зонах 2 по классификации взрывоопасных зон. Не пригодны для эксплуатации во взрывоопасных зонах 0 и 1. В месте размещения недопустимо воздействие агрессивной среды, разрушающей сталь, алюминий, каучук.

Преимущества:

• автоматическая работа, быстрое срабатывание при обесточивании;
• безотказность (вероятность отказа ~ 0%);
• высокий уровень электрозащиты;
• возможность установки индикатора для контроля закрытого положения;
• исполнение для всепогодной эксплуатации;
• минимальное обслуживание.

Газовые электромагнитные клапаны EVP/NC представлены широкой линейкой: с резьбовыми и фланцевыми соединениями DN15-150, рабочим напряжением 12В, 24В, 230В, для установок с максимальным давлением 350/ 1000/ 3000 и 6000 мбар.
