Описание

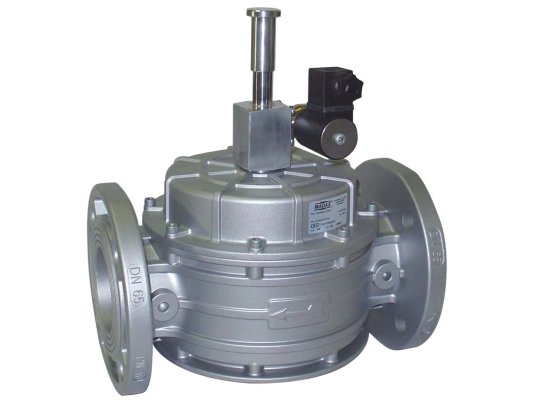

Газовый электромагнитный клапан Madas EX140000 008 разработан для оснащения промышленных систем сжигания газа и магистральных трубопроводов. Подходит только для горизонтального размещения. Выполняет функцию запирания потока в установках с давлением до 6 бар. Закрывается автоматически, как только на катушку подается рабочее напряжение. Взвод выполняется вручную. Конструкция адаптирована к уличной эксплуатации, устойчива к низким температурам окружающей среды.

Рабочие и эксплуатационные параметры:

• нормально-открытый клапан, закрываемый при подаче напряжения на катушку, открываемый вручную;
• отсечение потока газа в течение 1 сек. при поступлении электропитания;
• использование в системах с давлением рабочей среды до 6000 мбар;
• класс «А» герметичности по европейским нормативам EN 161;
• фланцевый способ соединения, DN 250;
• только горизонтальное размещение в системе;
• класс нагревостойкости изоляции: F (+155°);
• минимальная/ максимальная температура внешней среды: -40/ +60 °C;
• 2-летняя гарантия завода-производителя.

Применение

Madas EX140000 хорошо подходит для работы с метаном, сжиженным нефтяным газом, бытовым газом, воздухом, азотом (только для сухих газов). Служит в качестве запорно-регулирующего органа в магистральных трубопроводах, промышленных горелках. По запросу предоставляются модификации для биогаза, попутного нефтяного газа.

Конструкция Madas EX 140000

Газовый э/м клапан собран в литом корпусе из алюминиевого сплава с фланцевыми соединениями DN 250. Произведен из нержавеющей стали, латуни, алюминия, NBR-каучука, рассчитан на высокое давление газа и широкий диапазон эксплуатационных температур. Высокий уровень пыле-, влагозащиты корпуса (класс IP65) позволяет эксплуатировать запорное устройство в сложных условиях без риска сбоев и потери функциональности.

Открытие клапана осуществляется с помощью рукоятки механизма возврата (взвод выполняется постепенно, после выравнивания давления).

Преимущества:

• быстрая отсечка потока при поступлении напряжения на катушку;
• высокий уровень герметичности (класс А);
• применение в системах с давлением газа до 6 бар;
• нетребовательность в обслуживании;
• бесперебойная работа в широком диапазоне температур;
• высокий уровень электрозащиты.

Место размещения и монтаж

Электромагнитные газовые клапаны серии M16/RM N.A. могут устанавливаться в помещениях и на открытом воздухе (зоны 2 по классификации взрывоопасных зон). При размещении запорного устройства на открытом воздухе необходимо предусмотреть защиту от атмосферных осадков. Клапаны нельзя размещать на объектах с агрессивной средой, разрушающей материалы конструкции и уплотнения.

Клапаны DN250-DN350 монтируются на горизонтальных трубопроводах. Стрелка на корпусе должна указывать в сторону газоиспользующего устройства. В месте установки необходимо предусмотреть свободный доступ к рычагу взвода клапана.
