Описание

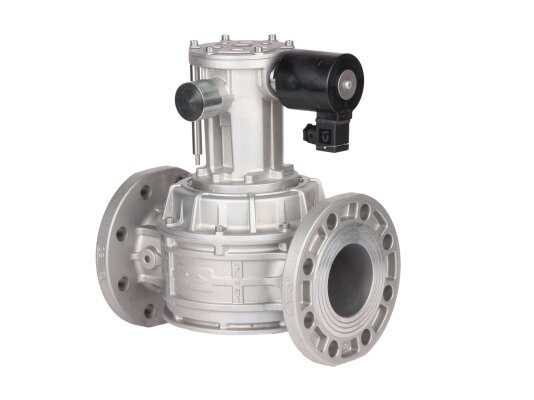

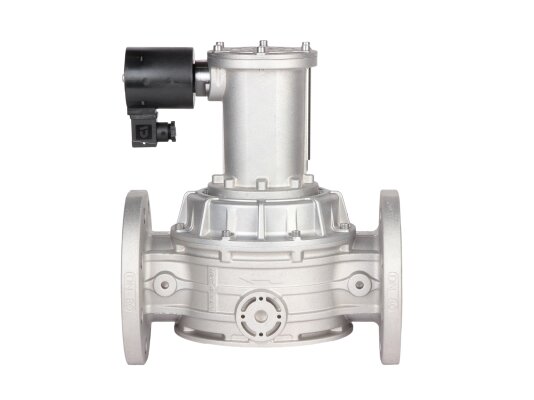

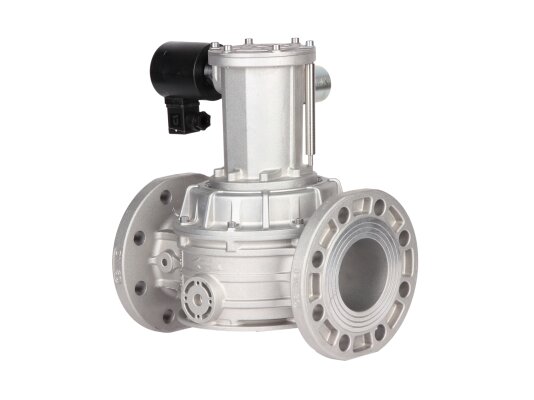

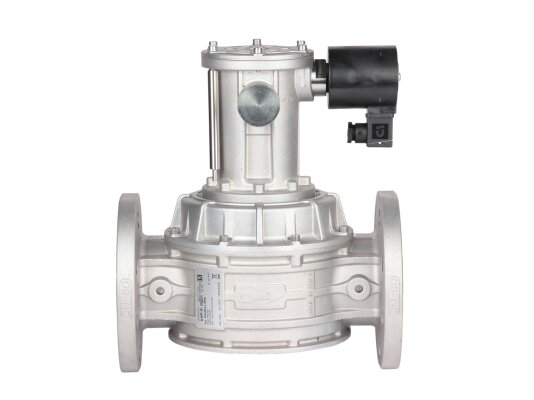

Газовый электромагнитный клапан Madas CX09C 008 является быстродействующим. Герметично перекрывает поток, обеспечивая безопасную эксплуатацию топочной установки. Открывается с помощью ручного рычага. Работает от сети 230 В. Соответствует классу «А» герметичности по EN 161.

Рабочая среда

Э/м клапан предназначен для работы с метаном, воздухом, сжиженным газом, азотом (сухие газы). По отдельному запросу доступны модификации для биогаза, попутного нефтяного газа.

Особенности серии Madas M16/RM NC

В серию входят электромагнитные газовые клапаны для систем с максимальным давлением 500 и 6000 мбар, резьбовыми и фланцевыми соединениями, питанием от сети 12В, 24В, 230В.

Клапаны M16/RM NC являются нормально-закрытыми устройствами с ручным взводом. Отсекают поток газа в течение 1 сек. при потере питания. Для взвода клапана необходимо, чтобы на катушку подавалась напряжение.

На клапан может устанавливаться указатель положения, что упростит контроль за закрытием запорной арматуры.

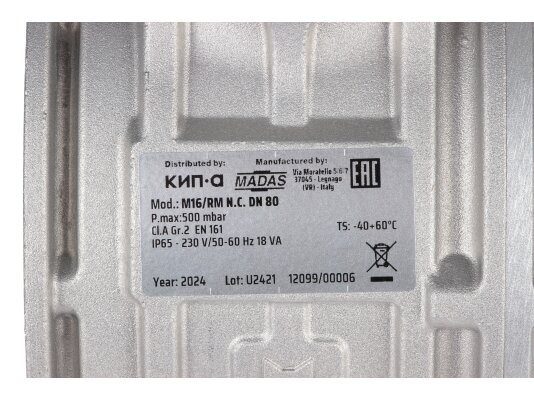

Основные параметры:

• напряжение питания: 230 В, -15%, +10%;
• соответствие классу «А» герметичности по EN 161;
• применение в системах с давлением до 500 мбар;
• уровень электрозащиты: IP65;
• монтаж с помощью фланцевых соединений DN 80;
• время закрытия при потере напряжения 1 секунды;
• допустимые рабочие температуры: -40.+60 °C;
• ресурс: 6000 циклов (более 10 лет);
• горизонтальное или вертикальное размещение в системе.

Конструкция

Корпус электромагнитного газового клапана – высокопрочное алюминиевое литье. Материал деталей и герметизирующих уплотнений: алюминий, нержавеющая сталь (оцинкованная и марки 430 F), NBR-каучук, что гарантирует стойкость к износу и составу газов.

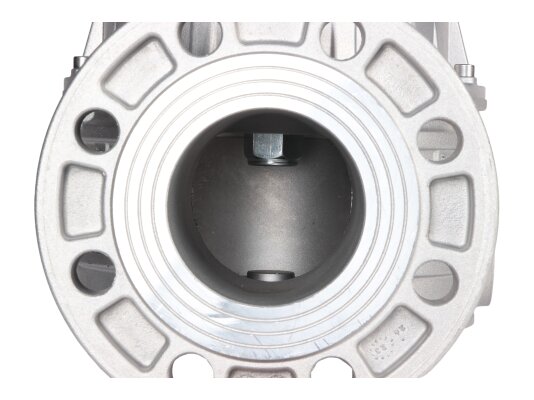

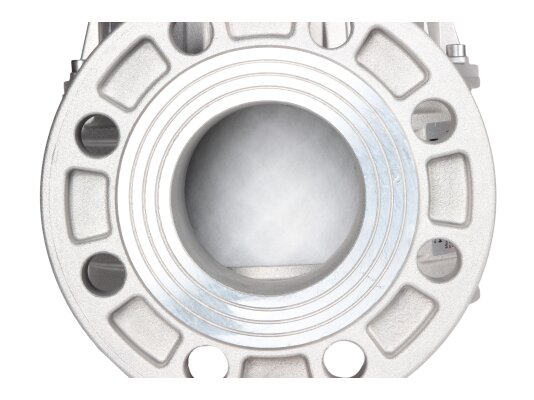

На входе в клапан установлена сетка с фильтрующей способностью 50 микрон для очистки газа от твердых частиц и примесей.

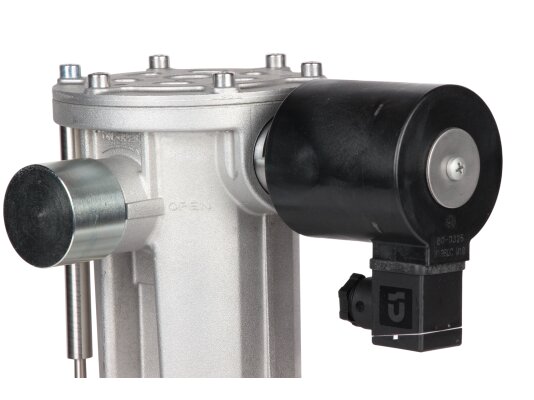

Электрические контакты защищены от пыли и влаги по стандарту IP 65 для надёжной работы в промышленных помещениях и на улице.

Применение

Газовый э/м клапан эксплуатируется в качестве запорно-регулирующего устройства в горелках промышленных котлов отопления, нагрева воды, теплогенераторов, магистральных трубопроводах.

Размещение и монтаж

Газовый электромагнитный клапан может размещаться как внутри помещений, так и на улице. Требование к объекту: соответствие зоне 2 по классификации взрывоопасных зон. Клапан не пригоден для установки в местах, где окружающая среда может разрушить конструктивные элементы и уплотнения.

Madas M16/RM монтируется таким образом, чтобы стрелка на корпусе указывала в направлении горелки. Допускается горизонтальное и вертикальное размещение. Механизм взвода клапанов DN65-DN250 должен быть выше газовой трубы или на одном уровне.
