Описание

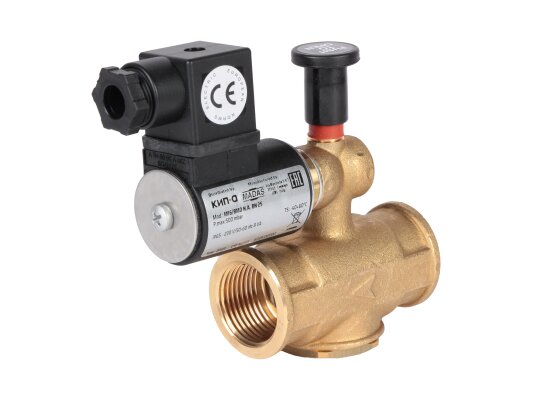

Газовый электромагнитный клапан Madas RO04 008 рассчитан на работу с метаном, сжиженным газом, азотом, воздухом (сухой газ). Встраивается в промышленные установки с давлением среды до 500 мбар. Способствует функцию запорного органа, быстро и надежно перекрывая поток. Входит в серию э/м клапанов с ручным взводом.

Особенности

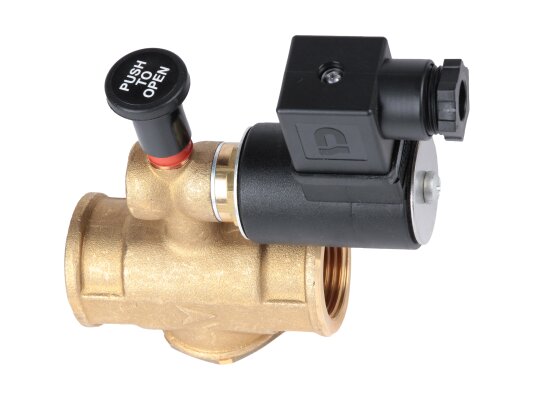

Электромагнитный газовый клапан является нормально-открытым устройством с ручным взводом. Открыт при отсутствии напряжения на катушке. Закрыт при подаче электропитания. Взвод выполняется с помощью ручной рукоятки без рывков, с учетом выравнивания давления на входе и выходе.

Основные параметры:

• герметичная конструкция, соответствие классу «А» по стандарту EN 161;
• напряжение электропитания: 230 В, допустимое отклонение -15%, +10%;
• максимальное давление рабочей среды: 500 мбар;
• быстрое срабатывание, в течение 1 сек. при поступлении напряжения на катушку;
• отверстия с внутренней резьбой Rp 1 на входе и выходе для монтажа в систему;
• установка в горизонтальном или вертикальном положении, кроме вниз катушкой;
• работа в условиях температур окружающей среды: -40.+60 °C;
• класс нагревостойкости изоляции: F (+155°);
• максимальная температура на поверхности корпуса: +70 °C;
• эксплуатационный ресурс: 6000 рабочих циклов (не менее 10 лет службы);
• 2-летнее гарантийное обслуживание завода-производителя.

Область применения

Газовый клапан Madas RO04 выполняет функцию запорно-регулирующего органа в промышленных газовых установках с давлением газа до 0,5 бар.

Конструкция

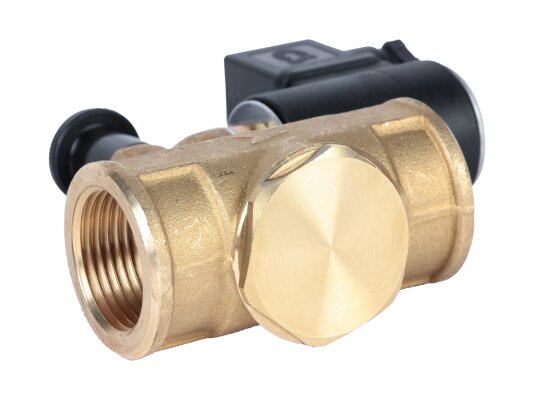

Madas RO04 – прибор в латунном корпусе с резьбовыми соединениями. Конструкция произведена с учетом промышленных условий эксплуатации и всепогодного применения. Использованы коррозиестойкие материалы: нержавеющая сталь (оцинкованная и марки 430F), штампованный алюминий, латунь, алюминий 11S. Герметизирующие уплотнения из NBR-каучука обладают газонепроницаемыми свойствами, что исключает риск утечек. По запросу доступно дооснащение клапана фильтрующей сеткой.

Полная защита от проникновения пыли и высокая степень водонепроницаемости (при направлении на корпус струй с любой стороны) позволяет эксплуатировать клапан в сухих, пыльных помещениях и на улице (под навесом, козырьком).

Преимущества:

• быстрое срабатывание при подаче напряжения на катушку;
• литой корпус из латуни;
• бесперебойная работа в широком диапазоне температур;
• возможность установки фильтра-грязеуловителя (по запросу);
• горизонтальный, вертикальный монтаж;
• высокий уровень защиты электрических контактов.

Место размещения

Электромагнитные газовые клапаны M16/RMO N.A. рассчитаны на размещение в помещениях зоны 2 по классификации взрывоопасных зон. Возможна уличная эксплуатация при условии защиты корпуса от воздействия атмосферных осадков.

Обратите внимание! Клапан не пригоден для установки на объектах, где окружающая среда вызывает коррозию металла (стали, алюминия) и разрушение материала уплотнений. Монтаж осуществляется, в основном, до регулятора давления газа, с учетом направления потока, указанного стрелкой на корпусе. В месте установки следует предусмотреть удобный подход к рычагу взвода.
