Описание

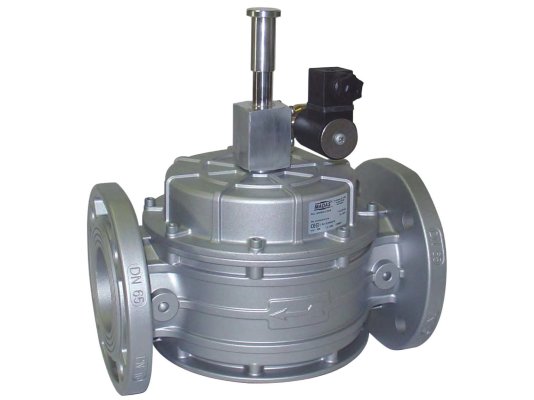

Газовый электромагнитный клапан Madas RTA05 008 применяется в промышленных системах с давлением газа до 500 мбар. Входит в линейку запорных устройств с быстрым автоматическим закрытием и ручным взводом. Рассчитан на работу с природным, сжиженным газом, азотом, воздухом (сухой газ).

Особенности

Madas RTA05 – электромагнитный газовый клапан нормально-открытого типа. Открывается только вручную с помощью рычага. В открытом положении остается до тех пор, пока на катушку на поступает напряжение. Закрывается при подаче электропитания.

Основные параметры:

• максимальное давление газа в трубопроводе: 500 мбар;
• быстрое закрытие, в течение 1 сек. при подаче напряжения на катушку;
• герметичная конструкция, класс «А» по стандарту EN 161;
• рабочее напряжение: 230 В, допустимое отклонение -15%, +10%;
• резьбовое соединение Rp 1 1/4 для монтажа в систему;
• положение: горизонтальное или вертикальное, за исключением вниз катушкой;
• допустимые температуры эксплуатации: -40.+60 °C;
• нагревостойкость изоляции класса F (+155°);
• максимальная температура на поверхности корпуса: +70 °C;
• продолжительность службы: не менее 10 лет (6000 рабочих циклов);
• 2-летняя гарантия завода.

Функционал

Газовый клапан Madas RTA05 выполняет функцию запорно-регулирующего органа в трубопроводных магистралях, промышленном топочном оборудовании с давлением газа до 0,5 бар.

Конструкция

Э/м клапан собран в алюминиевом литом корпусе с резьбовыми соединениями. Произведен для промышленной всепогодной эксплуатации из нержавеющей стали (оцинкованной, марки 430F), штампованного алюминия, латуни, алюминия 11S. В качестве уплотняющего материала использован NBR-каучук, обладающий отличными газонепроницаемыми свойствами.

Электромагнитная катушка и контакты защищены от воздействия пыли и влаги по стандарту IP 65 (полная пыленепроницаемость, защита от влаги при направлении струй под любым углом), что даёт способность эксплуатировать клапан на улице и в местах с повышенным содержанием пыли.

Установка э/м клапана

Монтаж газового клапана осуществляется, как правило, перед регулятором давления газа, с учетом направления течения потока, указанного стрелкой на корпусе. В месте размещения должен быть обеспечен беспрепятственный доступ к рычагу взвода.

Достоинства

• Быстрое срабатывание, герметичное перекрытие газопровода.
• Литой корпус высокой прочности для промышленной эксплуатации.
• Высокий уровень пыле-, влагозащиты (класс IP65).
• Всепогодное исполнение. Широкий диапазон температур (минимум/ максимум -40°C/+60 °C).

Место размещения

Электромагнитные газовые клапаны M16/RMO N.A. могут размещаться как в помещениях (зона 2 взрывоопасности по ГОСТ Р 51330.9-99), так и на открытом воздухе (под навесом, козырьком). Запорная арматура не подходит для использования в местах, где внешняя среда способна вызвать коррозию стали, алюминия и разрушить материал уплотнений.
