Описание

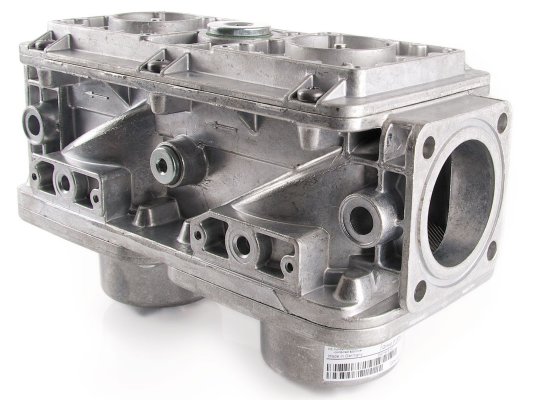

Газовый электромагнитный клапан Siemens VGD20.253U, арт: S55590-G104-A100 безопасно прерывает подачу газа при эксплуатации промышленных газовых установок с давлением до 600 мбар. Сферой применения являются газовые теплогенераторы, газовые агрегаты совместно с вентиляторными горелками. Двойной клапан работает с приводами SKP. Гарантирует функцию запирания (с SKP1) или регулирующего устройства с отсечной функцией (с SKP2/ SKP5/ SKP7, имеющим встроенный регулятор давления газа).

Конструкция и особенности

Siemens VGD20 – двойной дисковый клапан с двумя запатентованными седлами, закрываемыми износостойкими пружинами. Корпус отлит из алюминиевого коррозиестойкого сплава. На входе потока размещен фильтр из нержавеющей стали, который защищает клапан и последующие приборы от механических грубых частиц размером более 0,9 мм. Для монтажа клапана используются фланцы. Газовый клапан устойчиво работает при низкотемпературных условиях. Привод SKP подбирается отдельно и может заменяться или устанавливаться, когда клапан находится под давлением.

Особенности:

• быстрое закрытие, медленное открытие;
• давление газа на входе – максимум 0,6 бар;
• класс А по стандарту EN 161;
• размер фланцев DN 25;
• для работы с газом семейства I.III;
• рабочие температуры (внешняя среда): от -10 до +60 °C.

Условия монтажа и эксплуатации

Газовый э/м клапан Siemens VGD20 может встраиваться в горизонтальный или вертикальный газопровод, при этом направление стрелки на корпусе должно совпадать с движением потока газа. При монтаже необходимо исключить попадание грязи и посторонних предметов внутрь корпуса. В случае использования клапана в местах с агрессивным воздействием внешней среды, корпус необходимо обработать защитным покрытием. Недопустимо наличие конденсата, льда, воздействие влаги.
