Описание

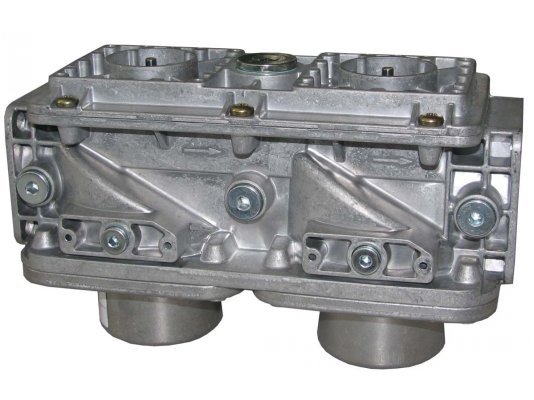

Газовый электромагнитный клапан Siemens VGD20.503 U используется для работы с газами семейства I.III. Ввиду сдвоенной конструкции один клапан может использоваться для управления подачей и для регулирования давления газа, заменяя два отдельных устройства. Клапан рассчитан на давление газа 600 мбар.

Особенности:

• двухходовый «нормально-закрытый» клапан;
• конструкция объединяет 2 предохранительных отсечных клапана V1 и V2;
• класс «А» гр.2 согласно EN 161;
• открытие медленно, закрытие быстро (в комбинации с исп. механизмом SKP);
• для управления газами семейства I.III;
• сетчатый грязевой фильтр на входе газа с ячейками размером 0,9 мм;
• температура эксплуатации для стабильного срабатывания: от -15 до +60 °C;
• объем между клапанами V1 и V2 – 0,8 л;
• запатентованные двойные сёдла;
• литой корпус из алюминиевого сплава;
• материал фильтра – нержавеющая сталь;
• фланцевый способ соединения с газопроводом, размер DN 50;
• максимальный расход газа – 100 м 3/ч;
• установка в любой ориентации при условии совпадения направления потока с указанным стрелкой на корпусе;
• возможность монтажа или замены исполнительного механизма когда клапан находится под давлением.

Место установки

В зависимости от типа используемого исполнительного механизма SKP Siemens VGD40.150 U выполняет функцию запорного или регулирующего органа с отсечкой потока. Применяется при работе теплогенераторов, горелок с принудительным наддувом. При эксплуатации в условиях агрессивного воздействия внешней среды необходима дополнительная защита корпуса.
