Описание

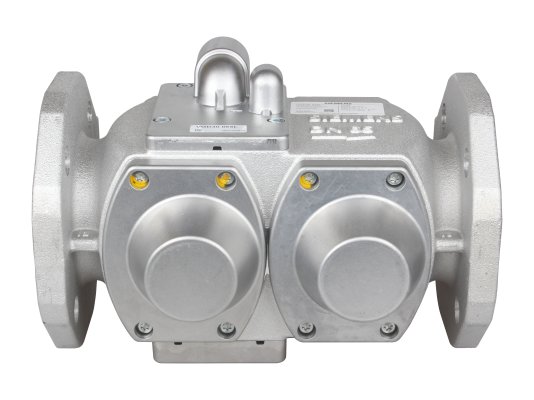

Газовый электромагнитный клапан Siemens VGD40.050L эксплуатируется в системах автоматического управления подачей газа. Является двойным дисковым нормально-закрытым клапаном, разработанным специально для промышленного применения. Соответствует стандарту EN 161, класс А.

Применение

Двойной газовый клапан встраивается в промышленные газовые теплогенераторы, газовые агрегаты с наддувными горелками. Работает совместно с приводами SKP. Гарантирует функцию запирания или регулирующего устройства с отсечной функцией (в зависимости от типа исполнительного механизма).

Особенности:

• для работы с газом семейства I.III;
• быстрое закрытие, медленное открытие;
• давление газа на входе – до 1500 мбар;
• класс А, группа 2 по стандарту EN 161;
• размер фланцев DN 50;
• расход газа – не более 100 м 3/ч.

Конструкция

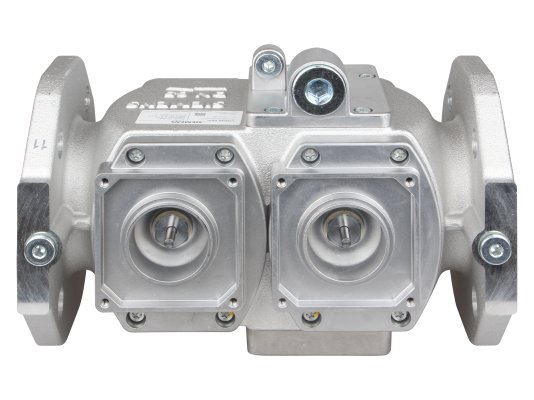

Siemens VGD40 – двойной двухходовый клапан с двумя запатентованными седлами, закрываемыми двумя износостойкими пружинами. Когда стержень клапана втягивается, клапан открыт, вытягивается – клапан закрыт.

Корпус запорного устройства отлит из коррозиестойкого сплава алюминия. Конструкция рассчитана на высокое давление, контакт с газами, интенсивную эксплуатацию. Устойчиво работает в низкотемпературных условиях.

На входе потока установлен сетчатый фильтр из коррозионностойкой стали. Металлическая сетка не пропускает внутрь клапана грубые частицы размером от 0,9 мм, сохраняя герметичность устройства и защищая последующие приборы от повреждений. Для монтажа газового клапана используются фланцы.

Эксплуатационные условия

Газовый электромагнитный клапан Siemens VGD40.050L рассчитан на температуры окружающего воздуха: от -10 до +60 °C, газа: от -15 до +60 °C. Недопустимо образование конденсата, обледенение, попадание воды внутрь корпуса.
