Описание

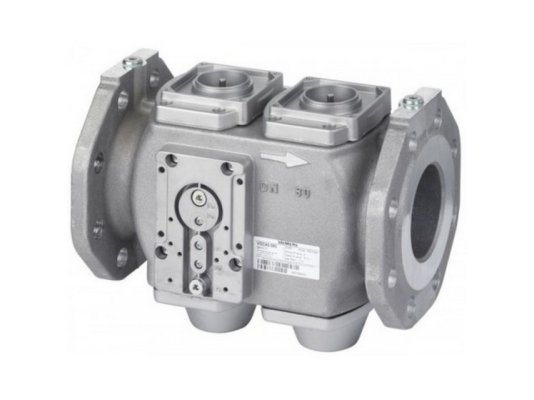

Газовый электромагнитный клапан Siemens VGD40.125L применяется в системах автоматического управления подачей газа при эксплуатации промышленных горелок с принудительным наддувом и теплогенераторов. Работает в качестве запорного органа (с приводом SKP1) и регулирующего устройства с функцией отсечения (совместно с приводом SKP2, SKP5 или SKP7).

Конструкция и особенности

Двухходовый двойной нормально-закрытый клапан Siemens VGD40 собран в износо-, коррозиестойком корпусе из литого алюминия, рассчитан на интенсивные нагрузки и сложные промышленные условия. Оснащен двумя запатентованными седлами, закрывающимися с помощью двух пружин. На входе газа установлен металлический сетчатый фильтр (нержавеющая сталь), что предотвращает повреждение клапана и приборов после него грубыми частицами размером от 0,9 мм. Монтаж осуществляется с помощью фланцев.

Особенности:

• работа с газами семейства I.III;
• быстрое закрытие, медленное открытие;
• давление газа в магистрали подачи – не более 1,5 бар;
• класс А, группа 2 по стандарту EN 161;
• размер фланцев DN 125;
• рабочие температуры: -10.+60 °C (окружающий воздух), -15.+60 °C (газ);
• максимальный расход газа – 580 м 3/ч.

Условия монтажа и эксплуатации

Клапан может устанавливаться в вертикальный и горизонтальный трубопровод. При монтаже необходимо:

• разместить клапан, так чтобы стрелка на корпусе совпадала с направлением движения газа;
• исключить проникновение посторонних предметов внутрь корпуса;
• установить регулятор давления перед клапаном при использовании в системах с рабочим давлением выше допустимого;
• покрыть корпус защитным лаком при эксплуатации клапана в условиях агрессивной внешней среды (например, рядом с морем).

При монтаже газового электромагнитного клапана Siemens VGD40.125L и привода SKP специальный инструмент и уплотнения не требуются. Исполнительный механизм может устанавливаться, когда клапан находится под давлением.
