Описание

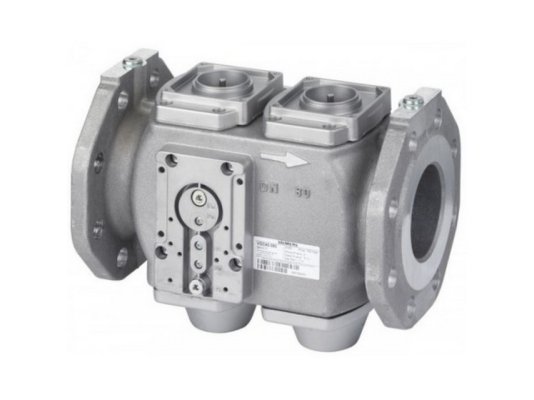

Газовый электромагнитный клапан Siemens VGD40.150 U служит для управления розжигом и работой газовой горелки. Способствует функцию запорного органа или регулирующего устройства с отсечением потока, в зависимости от типа используемого исполнительного механизма SKP. Рассчитан на давление газа 1,5 бар.

Особенности:

• 2-ходовый «нормально-закрытый» клапан;
• сдвоенная конструкция из предохранительных отсечных клапанов V1 и V2;
• класс «А» гр.2 согласно EN 161;
• открытие медленно, закрытие быстро, до 4-6 сек (в сочетании с исп. механизмом SKP);
• рабочая среда – газы семейства I.III;
• сетчатый фильтр для сохранения герметичности и защиты от порчи, размер ячеек 0,9 мм;
• рекомендуемые температуры эксплуатации от -15 до +60 °C;
• запатентованные двойные сёдла;
• литой корпус из алюминиевого сплава;
• материал фильтра – нержавеющая сталь;
• соединение на входе в выходе – с помощью фланцев размером DN 150;
• объем между клапанами V1 и V2 – 8,7 л;
• максимальный расход газа – 700 м 3/ч;
• монтаж в любом положении при условии совпадения направления потока со стрелкой на корпусе.

Место установки

Siemens VGD40.150 U служит для контроля и регулирования потока газа при работе теплогенераторов, устройств с вентиляторными горелками. Применяется в качестве запорного органа (при использовании в сочетании с SKP1) или регулирующего устройства с отсекающей функцией (с SKP2/ SKP5/ SKP7). При работе в условиях агрессивного воздействия окружающей среды требуется защитить корпус специальным покрытием.
