Описание

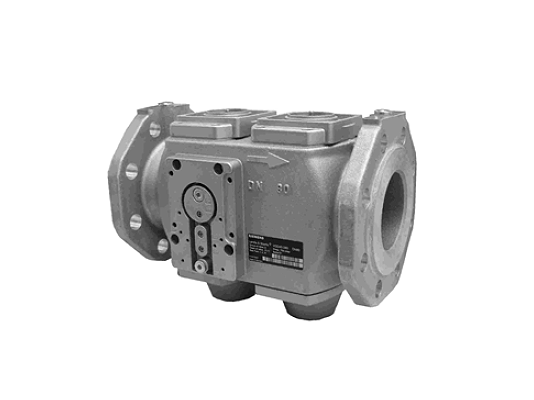

Газовый электромагнитный клапан Siemens VGD41.040 соответствует классу «А» и служит для интеграции в газовые промышленные установки. В зависимости от типа исполнительного механизма (SKP1 или SKP2/ SKP5/ SKP7) служит в качестве запорного органа либо регулирующего устройства с отсечением потока.

Особенности:

• работа с газами семейства I.III;
• допустимое давление газа – не выше 1500 мбар;
• быстрое закрытие, медленное открытие;
• класс А, группа 2 по стандарту EN 161;
• размер фланцев – DN 40;
• расход газа – не более 85 м 3/ч.

Конструкция

Siemens VGD41.040 – 2-ходовый сдвоенный клапан с двумя запатентованными седлами для герметичного запирания потока. Оснащен износостойкими пружинами. Когда стержень клапана втянут, клапан открыт, вытянут – клапан закрыт.

Запорная арматура оснащена алюминиевым корпусом, стойким к ударам и коррозии. Конструкция рассчитана на высокое давление и интенсивную промышленную эксплуатацию. Клапан бесперебойно работает в низкотемпературных условиях (внешняя среда до -10 °C, газ до -15 °C).

Сёдла электромагнитного клапана и установленные за ним приборы защищены от повреждений механическими грубыми частицами с помощью встроенного на входе фильтра. Сетка произведён из нержавейки и удерживает все посторонние примеси размером от 0,9 мм. Для монтажа клапана используются фланцы (не входят в комплект). Siemens VGD41.040 работает с любым приводом SKP, который приобретается отдельно.

Эксплуатационные условия

Клапан рассчитан на эксплуатацию при температурах от -10 до +60 °C. Недопустимо образование конденсата, льда, попадание воды внутрь корпуса. В случае использования клапана в условиях агрессивного воздействия внешней среды (например, вблизи моря), требуется дополнительная защита корпуса специальным покрытием.

Применение

Газовый электромагнитный клапан Siemens VGD41.040 используется для оснащения систем автоматического управления подачей газа при эксплуатации газовых вентиляторных горелок, генераторов горячего воздуха.
