Описание

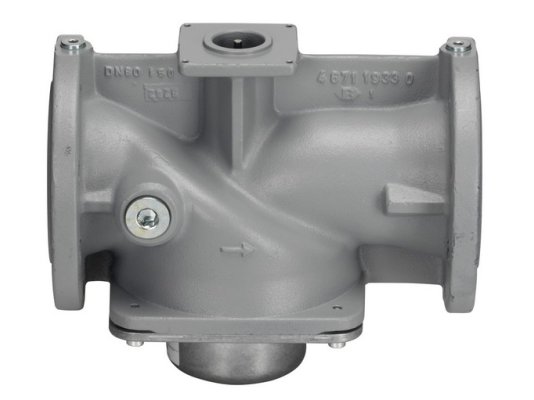

Газовый электромагнитный клапан Siemens VGF10.654P при дооснащении приводом SKP применяется в качестве запорного или регулирующего устройства в составе газопотребляющего оборудования, функционирующего на газе семейства I.III. Хорошо подходит для систем с рабочим давлением до 600 мбар.

Особенности:

• класс «А» группа 2 безопасности по EN 161;
• «нормально-закрытый» (перекрывает поток при обесточивании), двухходовый;
• медленнооткрывающийся, быстрозакрывающийся (совместно с приводом SKP);
• коррозиестойкий чугунный корпус;
• без фильтра в комплекте;
• максимальный расход газа – 74 м 3/ч;
• ограничение хода штока отсутствует;
• 2 контрольные точки Rp 1/4 , 2 соединения для пилотного газа G 3/4 .

Монтаж

Крепление электромагнитного клапана осуществляется с помощью фланцевого соединения DN 65 по ISO 7005-2. Монтажная ориентация в системе – вертикальная/ горизонтальная, за исключением перевернутого положения исполнительного механизма. При установке направление потока газа должно совпадать с направлением стрелки на корпусе. Дополнительные инструменты не потребуются при сборке клапана и привода. Монтаж и замена привода может проводиться при нахождении клапана под давлением.

Условия эксплуатации

Клапан стабильно работает при внешних температурах от 0 до +60 °C и относительной влажности 95%. При эксплуатации газового электромагнитного клапана в условиях агрессивной окружающей среды необходимо покрыть корпус специальным защитным лаком.

Применение

В зависимости от типа используемого привода э/м клапан Siemens VGF10.654P применяется в качестве запирающего органа (с SKP1.) или регулирующего устройства с отсечной функцией (с SKP2./5./7.). Встраивается в состав газовых теплогенераторов, промышленного газового оборудования, линий приточного воздуха на теплогенерирующих установках с / без системы рекуперации тепла.

Дополнительное оборудование

Дополнительно следует заказать сетчатый фильтр. Место установки фильтра – до газового клапана. Привод также не входит в комплектацию, приобретается по отдельной заявке.
