Описание

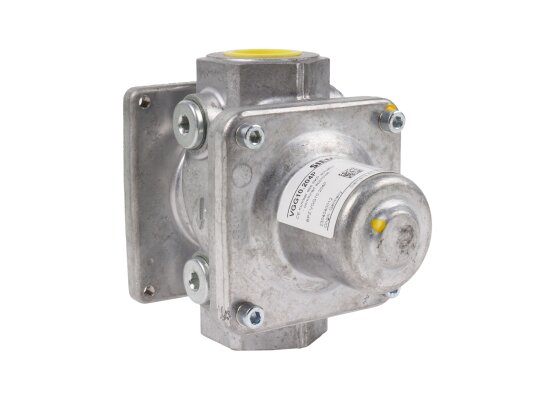

Газовый электромагнитный клапан Siemens VGG10.204P применяется в газопотребляющих установках с давлением до 1,2 бар совместно с приводом SKP. Соответствует стандарту EN161, класс А группа 2. Обеспечивает мгновенное перекрытие потока и безопасную эксплуатацию газового оборудования.

Устройство и особенности

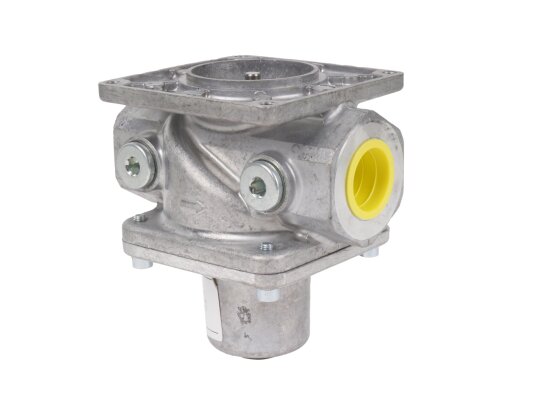

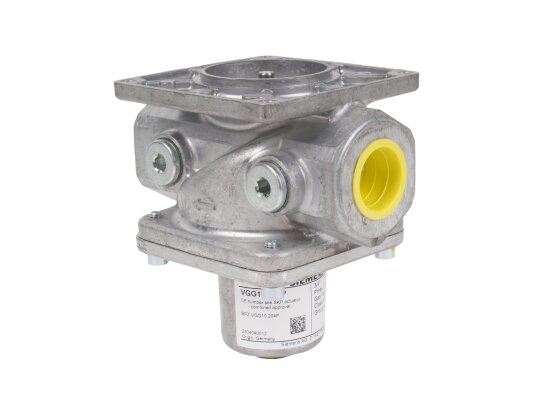

Предохранительно-запорное устройство двухходового типа оснащено литым корпусом из алюминия, стойкого к температурным, механическим воздействиям, износу, коррозии. Монтаж в газопровод осуществляется на фланец. На входе смонтирован фильтр, который удерживает примеси и грязь размером от 0,9 мм. Внутри размещен шток, при перемещении которого изменяется положение клапана (открыт/ закрыт).

Отличия модели:

• медленное открытие, быстрое закрытие;
• отверстие для соединения – Rp 3/4;
• для работы с газами семейства I.III;
• максимальное давление газа – 1200 мбар;
• контрольная точка Rp 1/4 , число соединений – 4;
• расход газа – до 8,9 м 3/ч;
• фланцевый монтаж.

Требования по монтажу

Газовый электромагнитный клапан Siemens VGG10 может устанавливаться в любом положении на газовых трубопроводах. При монтаже необходимо исключить попадание грязи и предметов в корпус устройства. Направление потока газа должно совпадать с указанным стрелкой на корпусе. При использовании в условиях агрессивного воздействия внешней среды на металл (например, при эксплуатации запорной арматуры вблизи моря), требуется обработка поверхности клапана защитным лаком.

Запорная арматура рассчитана на работу в условиях температур от -10 до +60°C. Недопустимо образование конденсата, льда, попадание воды в корпус.
