Описание

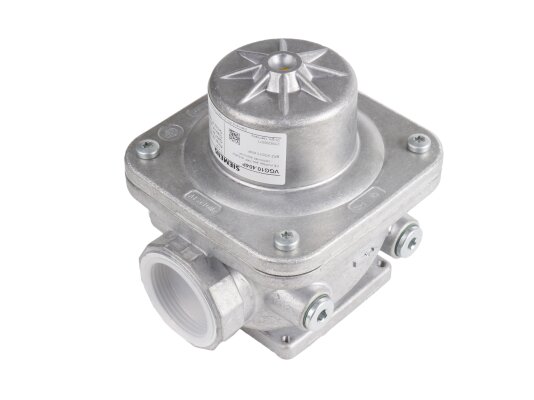

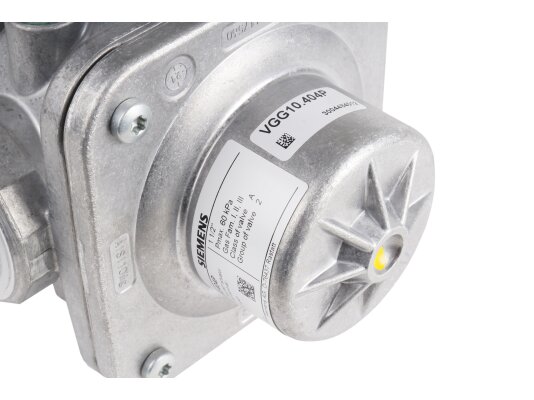

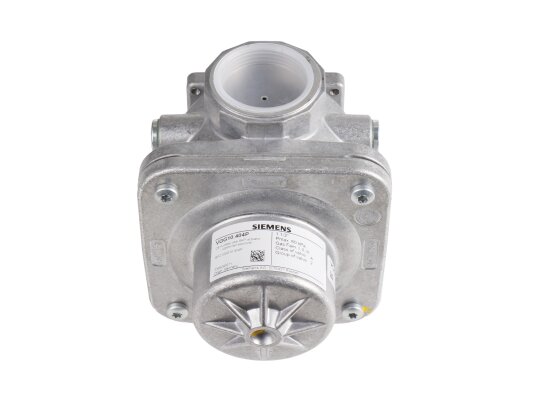

Газовый электромагнитный клапан Siemens VGG10.404P используется в газопотребляющих установках с давлением до 600 мбар. Работает совместно с управляющим механизмом типа SKP. Обеспечивает быстрое и надёжное перекрытие потока газа для безопасной работы газового оборудования. Отвечает стандарту EN161, класс А группа 2.

Устройство и особенности

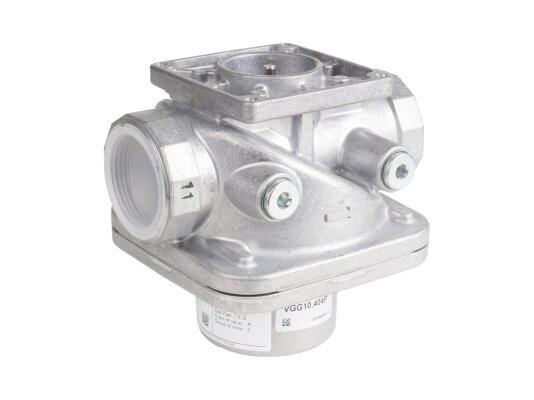

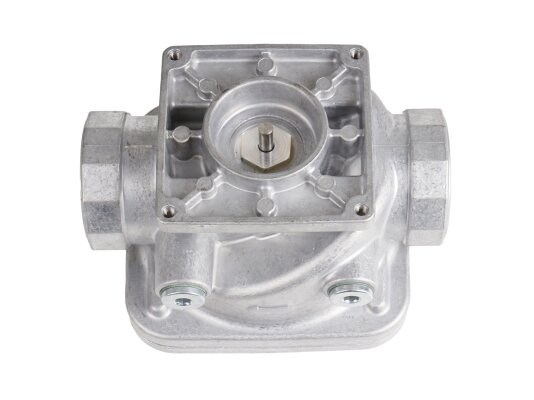

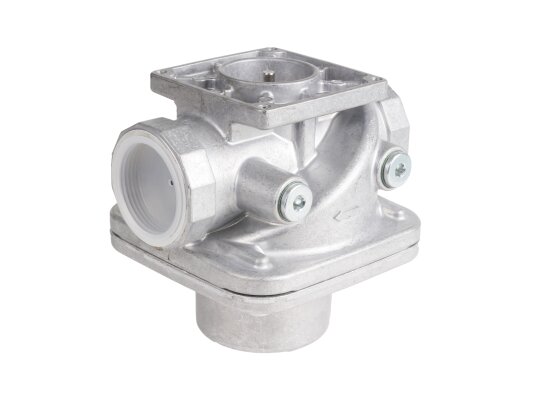

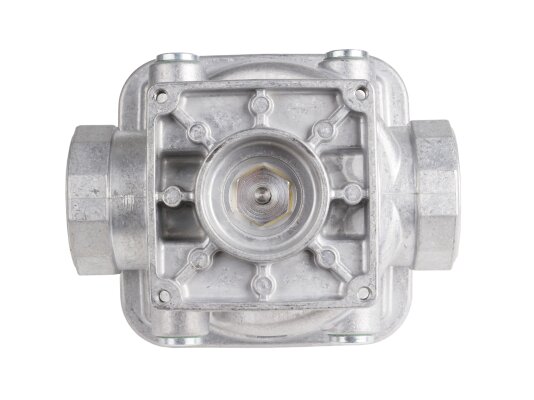

Одинарный двухходовый э/м клапан оснащен литым корпусом из алюминия, стойкого к температурным, механическим воздействиям, коррозии. Внутри размещен шток, от положения которого зависит состояние клапана (закрыт / открыт). На входе смонтирован фильтр, который удерживает примеси и грязь размером от 0,9 мм.

Для привода э/м клапана требуется исполнительный механизм SKP, который приобретается отдельно. Установить и заменить привод можно, когда клапан находится под давлением.

Отличия модели:

• максимальное давление подачи газа – 600 мбар;
• медленное открытие, быстрое закрытие;
• отверстия для соединения – Rp 1 1/2;
• для работы с газами класса I.III;
• контрольная точка Rp 1/4 , число соединений – 4;
• максимальный расход газа – 32,3 м 3/ч.

Монтаж и условия эксплуатации

Газовый клапан может устанавливаться на горизонтальном и вертикальном трубопроводе. Присоединение осуществляется с помощью фланцев DN 40. При монтаже требуется совместить стрелку на корпусе с направлением потока.

Характеристики электромагнитного газового клапана Siemens VGG10 позволяют эксплуатировать его в местах с температурой окружающего воздуха -10.+60°C. При агрессивном воздействии внешней среды корпус клапана следует покрыть защитным лаком. Запрещается образование конденсата, обледенение и попадание воды в корпус. Все действия по установке должен выполнять квалифицированный специалист.
