Описание

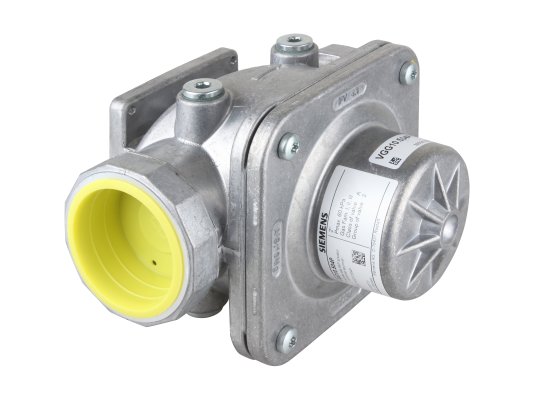

Газовый электромагнитный клапан Siemens VGG10.5041U в сочетании с приводом SKP гарантирует надёжное запирание потока, обеспечивая безопасную работу промышленной газовой установки. Сертифицирован по стандарту EN161, класс А группа 2. Рассчитан на давление до 0,6 бар.

Устройство и особенности

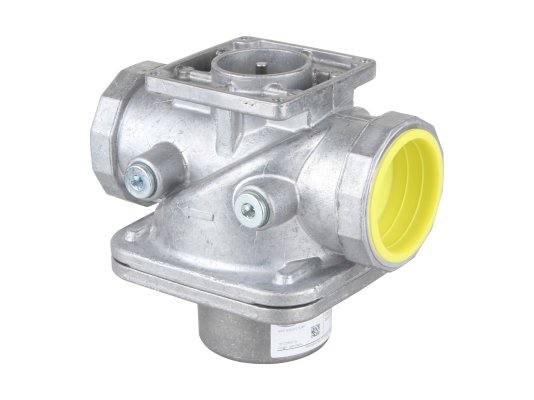

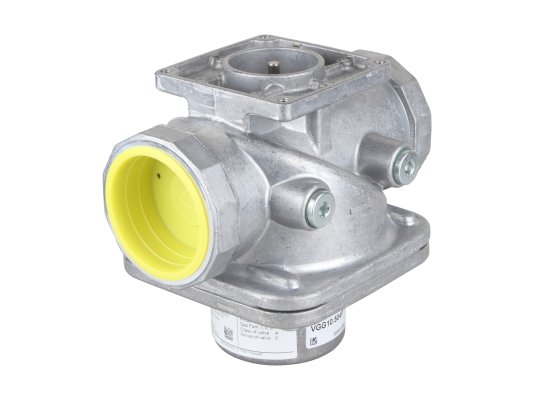

Одинарный двухходовый клапан снабжен литым под давлением алюминиевым корпусом, который надежно защищает компоненты от перепадов температур, ударов, коррозии. Соединение с газопроводом осуществляется на фланец. Клапан закрывается при выдвинутом штоке. Встроенный фильтр-сетка сдерживает поступление загрязняющих примесей величиной от 0,9 мм.

Отличия модели:

• для установок с давлением газа до 600 мбар и расходом до 47,4 м 3/ч;
• медленное открытие, быстрое закрытие;
• отверстие для соединения Rp 2 ;
• для работы с газообразными средами класса I.III;
• фланцевый монтаж.

Требования по монтажу

Газовый клапан VGG фиксируется на горизонтальный и вертикальный трубопровод. Специальные инструменты и дополнительное уплотнение не требуются. При монтаже необходимо, чтобы стрелка на корпусе совпадала с направлением движения потока. Если давление газа в магистрали выше допустимого рабочего давления, его нужно снизить, установив перед запорной арматурой регулятор давления. При монтаже следует исключить попадание в клапан посторонних предметов и грязи.

Эксплуатационные характеристики клапана позволяют устанавливать его в местах с температурой окружающей среды от -10 до +60°C. Допустимая температура газа: 0.+60°C. При агрессивном воздействии внешней среды (например, при эксплуатации рядом с морем), корпус должен быть защищен специальным лаком Не допускается образование конденсата, появление льда и попадание воды на корпус.

Применение

Сферой применения электромагнитного клапана Siemens VGG являются системы подачи газа на горелки, котлы, теплогенераторы и другое промышленное газовое оборудование.
