Описание

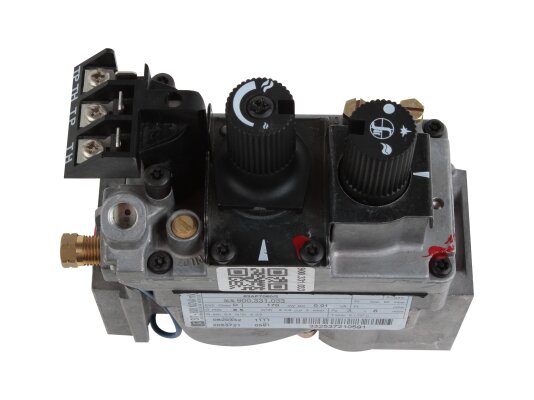

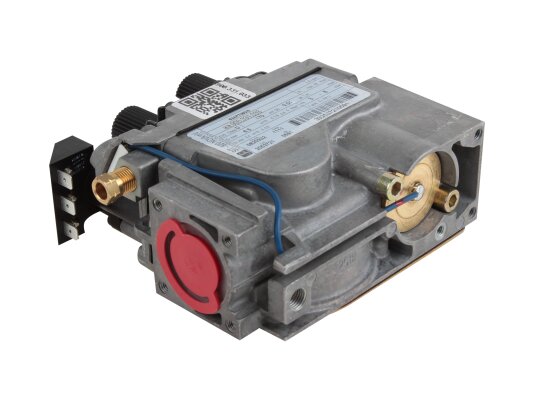

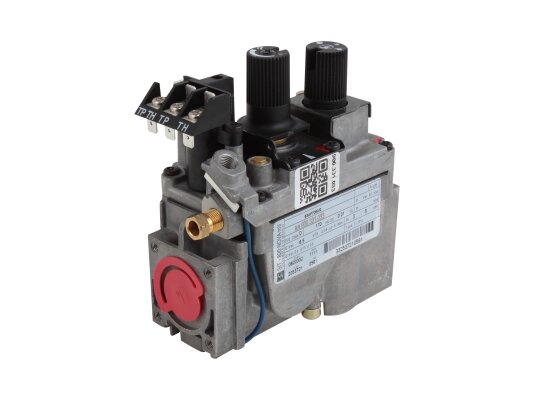

Газовый электромагнитный клапан Sit 820 NOVA 0820332 встраивается в газовые приборы для управления потоком газа на горелку и безопасной эксплуатации оборудования мощностью до 60 к Вт. Многофункциональное устройство без модуляции мощности герметично перекрывает поток, блокирует повторный запуск при потере пламени, способствует безопасность эксплуатации газовой установки. Подходит для систем, потребляющих газ семейства I-III.
Устройство и особенности
- Sit 820 NOVA оснащен ударопрочным, коррозиестойким корпусом из алюминиевого сплава с соединительными отверстиями Rp 1/2 для встраивания в газовую магистраль. Монтаж осуществляется в любом положении с помощью фланцев.
- Э/м клапан оснащен термоэлектрической системой контроля пламени, трехпозиционной (вкл/ выкл/ пилот) ручкой управления, электромагнитным запорным клапаном с тихим ходом, регулятором давления. Предусмотрена блокировка повторного воспламенения после отключения горелки. По запросу доступно ступенчатое устройство открывания.
- На клапан может устанавливаться устройство пьезорозжига для получения поджигающей искры. Предусмотрено место для подключения внешнего термостата, который устанавливается для регулирования подачи газа в зависимости от заданной температуры. Выход на запальную горелку снабжен отдельным регулятором для корректировки расхода газа.
- Э/м клапан оснащен входным фильтром и фильтром на выходе к пилотной горелке для удаления из потока частиц грязи. На корпусе предусмотрены штуцеры для подключения приборов контроля давления.
Основные параметры:
- напряжение питания: 220 В, -15%, +10%;
- время закрытия э/м клапана 1 сек;
- уровень пылевлагозащиты – IP 54;
- выход пилотного газа с регулятором расхода;
- плавный розжиг горелки;
- диапазон выходного давления: 3-30 мбар;
- температуры эксплуатации: 0…+70°C.
Применение
Газовые электромагнитные клапаны Sit 820 NOVA используются в котлах отопления, плитах, конвекторах, каминах и других газовых приборах.
