Описание

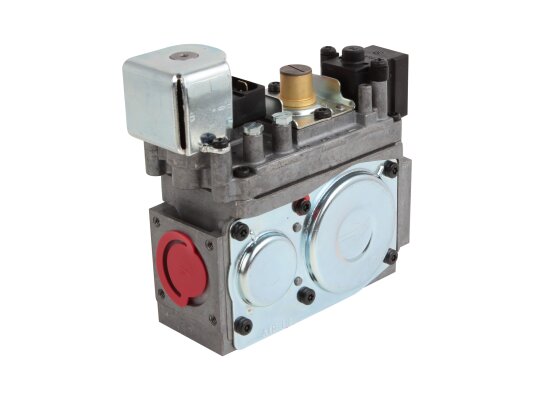

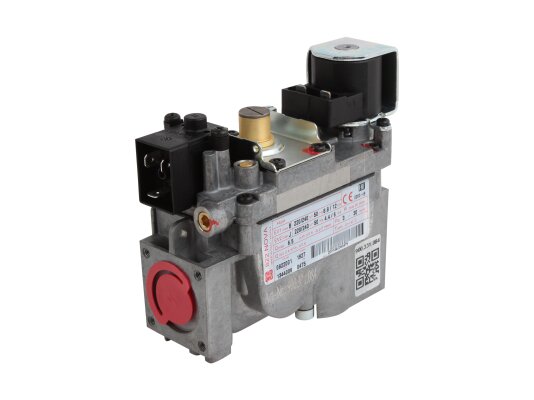

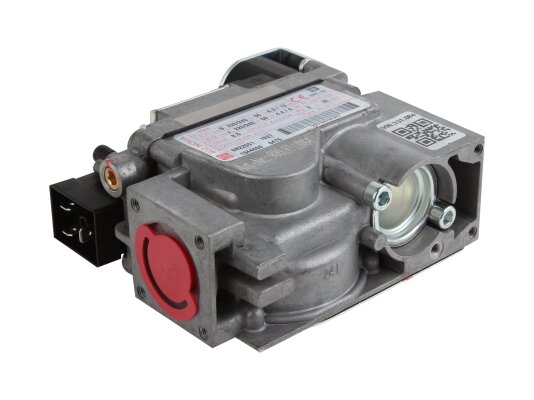

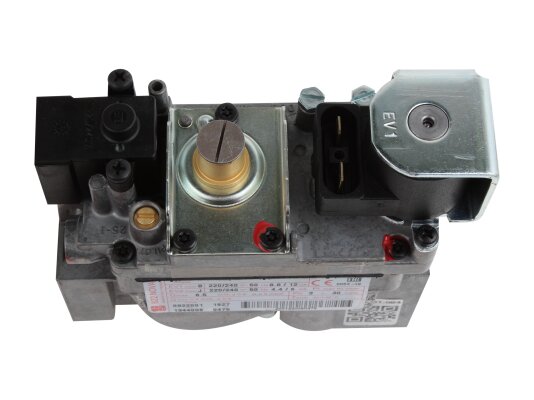

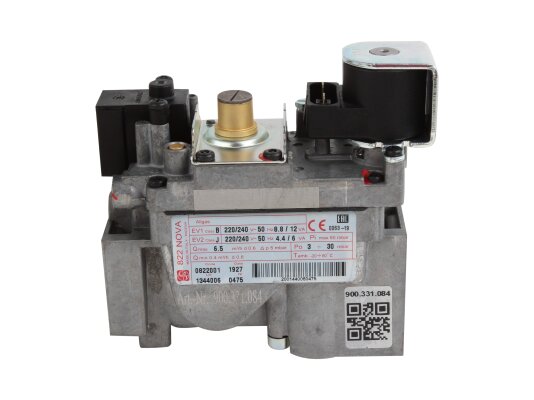

Газовый электромагнитный клапан Sit 822 NOVA 0822001 – многофункциональное регулирующее устройство подачи газа без модуляции мощности. Э/м клапан устанавливается в газовое оборудование мощностью до 60 к Вт. Надежно запирает поток, блокирует повторный перезапуск при угасании пламени, способствует безопасной и результативный работе газовой установки. Может использоваться для газа семейства I-III.

Конструкция и особенности

• Sit 822 NOVA собран в прочном, коррозиестойком корпусе из алюминия с резьбовыми отверстиями Rp 1/2 для подсоединения к газовой магистрали. Может устанавливаться в любом положении с помощью фланцев.
• Э/м клапан оснащен термоэлектрической системой контроля пламени, двумя электромагнитными запирающими клапанами, регулятором давления с сервоуправлением. За счёт встроенному стабилизатору давление газа на выходе остаётся постоянным.
• По запросу на крышку монтируется устройство пьезорозжига для получения воспламеняющей искры. Предусмотрено место для подключения термостата, который потребуется для регулирования потока газа с учетом заданного параметра температуры. Расход пилотного газа корректируется винтовым регулятором.
• Клапан оснащен устройством плавного розжига. Объем потока увеличивается постепенно, что исключает взрывное распространение пламени.
• Многофункциональный блок оснащен фильтрами (на входе газа и на выходе к запальной горелке) для очистки потока от частиц грязи. На корпусе предусмотрены места для подключения приборов контроля давления, штуцер для компенсации давления в топке. Настройки могут выполняться с лицевой поверхности, что упрощает подготовку к работе.

Основные параметры:

• напряжение питания: 220 В, -15%, +10%;
• время закрытия э/м клапана 1 сек;
• устройство медленного открывания (по запросу);
• уровень защиты катушки – IP 54;
• выходное давление: 3-30 мбар (по запросу 2-50 мбар);
• эксплуатация при температурах: -20…+60°C.

Применение

Газовые электромагнитные клапаны Sit 822 NOVA предназначены преимущественно для монтажа в атмосферные одноступенчатые котлы, а также в бытовые газовые приборы с автоматическим розжигом с/без пилотной горелки.
