Описание

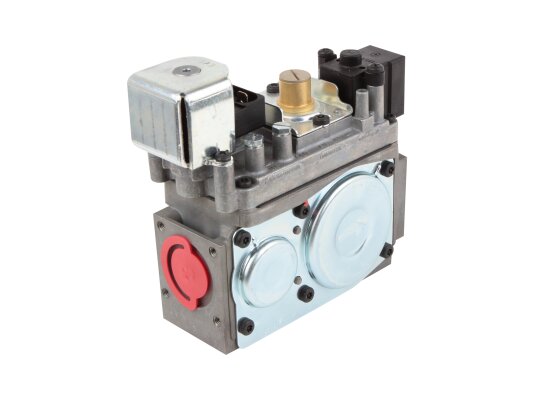

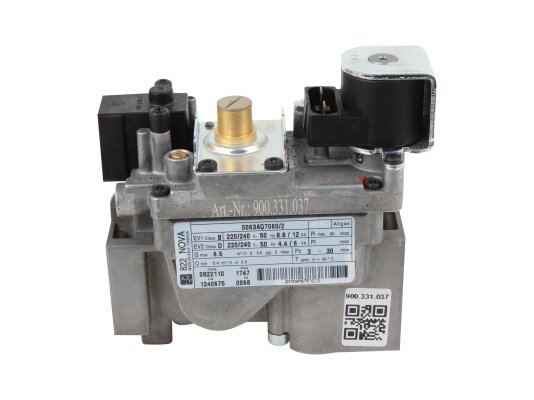

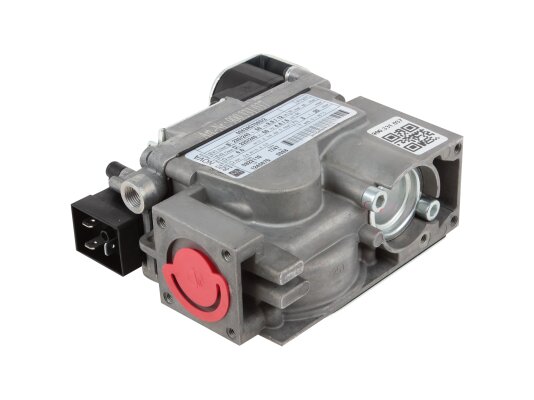

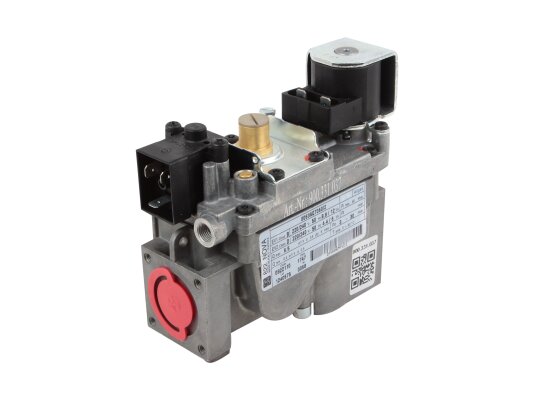

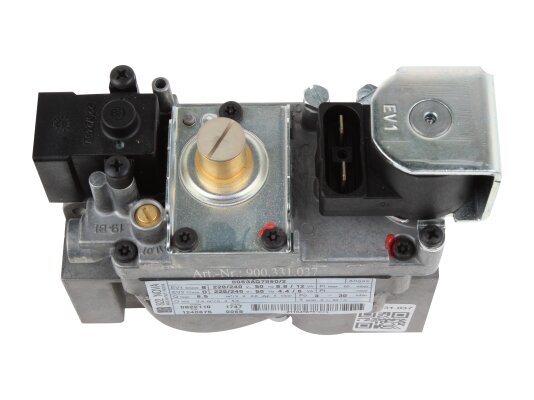

Газовый электромагнитный клапан Sit 822 NOVA 0822110 служит для автоматического регулирования поступления газа на горелку. Способствует экономичную, безопасную и эффективную работу котла мощностью до 60 к Вт. Хорошо подходит для работы с газами семейства I-III.

Устройство и особенности

• Sit 822 NOVA оснащен алюминиевым коррозиестойким корпусом с резьбовыми отверстиями Rp 1/2 для присоединения к газовой магистрали. Фиксация возможна в любом положении. Для монтажа используются фланцы.
• Э/м клапан снабжен термоэлектрической системой контроля пламени, двумя электромагнитными запорными клапанами, регулятором давления с сервоуправлением. Предусмотрен выход на запальную горелку. Расход пилотного газа задается с помощью винта. Вследствие того что встроенному стабилизатору давление газа на выходе из клапана поддерживается на заданном уровне.
• Многофункциональный блок оснащен фильтрами на входе в клапан и на выходе пилотного газа для удаления из потока частиц грязи. На корпусе предусмотрены точки для подключения устройств контроля давления, штуцер для компенсации давления в камере сгорания. Удобный доступ к настройкам упрощает подготовку блока к работе.

Основные параметры:

• напряжение питания: 220 В, -15%, +10%;
• мгновенное закрытие э/м клапана, время срабатывания 1 сек;
• устройство медленного открывания (по запросу);
• уровень защиты э/м катушки – IP 54;
• место для подсоединения термопары M9x1;
• диапазон выходного давления: 3-30 мбар (по запросу 2-50 мбар);
• эксплуатация при температуре: 0…+60°C.

Применение

Газовые электромагнитные клапаны Sit 822 NOVA используются в атмосферных котлах, бытовом газовом оборудовании с автоматической системой розжига с/без пилотной горелки.
