Описание

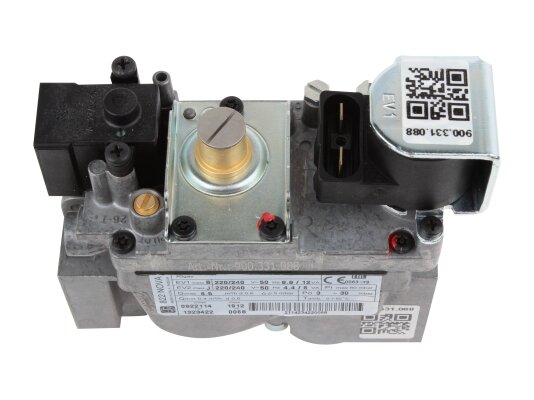

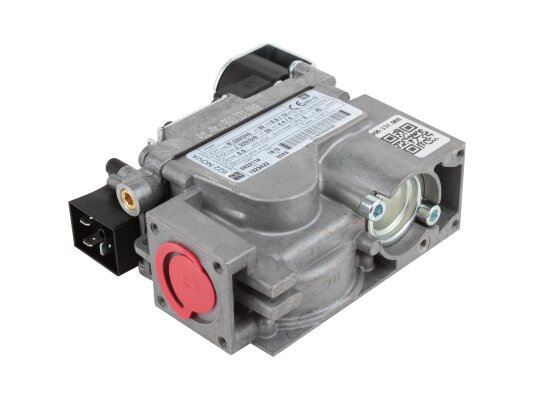

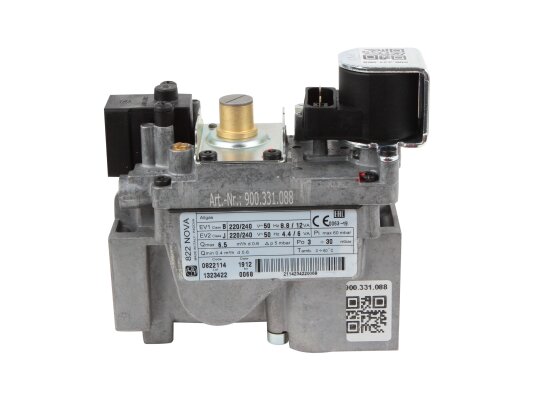

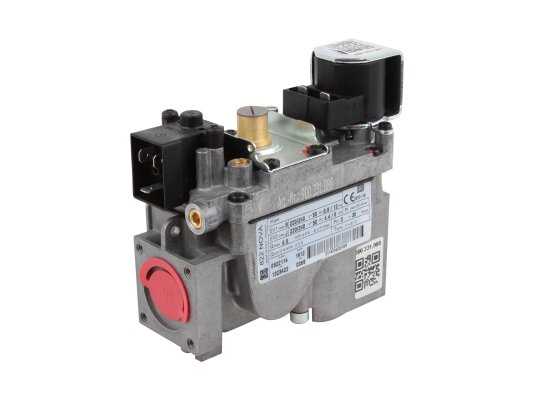

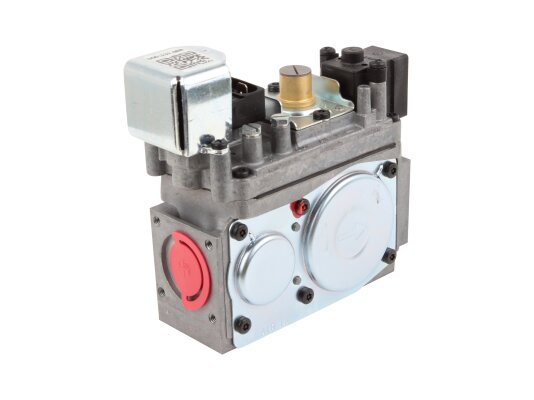

Газовый электромагнитный клапан Sit 822 NOVA 0822114 используется в системах управления подачей газа на горелку при эксплуатации газового оборудования мощностью до 60 к Вт. Многофункциональное устройство без модуляции мощности поддерживает заданное давление на выходе, надежно запирает поток, гарантирует безопасную и эффективную эксплуатацию газовой установки. Рабочей средой является газ семейства I-III.

Устройство и особенности

• Блок Sit 822 NOVA скомпонован на базе корпуса из сплава алюминия с резьбовыми отверстиями Rp 1/2 для присоединения к газовой магистрали. Монтаж осуществляется с помощью фланцев в любом положении.
• Газовый э/м клапан оснащен термоэлектрической системой контроля пламени, двумя электромагнитными запорными клапанами, регулятором давления. В корпусе предусмотрен выход пилотного газа для розжига через запальную горелку. Расход пилота задается винтовым регулятором.
• Выходное давление регулируется в диапазоне 3-30 мбар. Благодаря встроенному стабилизатору давление поддерживается на необходимом уровне.
• Многофункциональный блок укомплектован двумя фильтрами (один на входе, второй на выходе пилотного газа) для защиты клапана и последующих устройств от повреждений.
• На корпусе предусмотрены точки для подключения приборов контроля давления, штуцер для компенсации давления в камере сгорания. Легкий доступ к настройкам упрощает подготовку блока к работе.

Основные параметры:

• работа от сети: 220 В, -15%, +10%;
• быстрое закрытие э/м клапана, время срабатывания 1 сек;
• устройство медленного открывания по запросу;
• защита электрических компонентов от пыли/ влаги по стандарту IP 54;
• место для подсоединения термопары M9x1;
• настройка давления на выходе в диапазоне 3-30 мбар (по запросу 2-50 мбар);
• допустимые рабочие температуры: 0…+60°C.

Применение

Газовые электромагнитные клапаны Sit 822 NOVA применяются для оснащения атмосферных котлов с автоматическим розжигом с/без пилотной горелки и другого газового оборудования.
