Описание

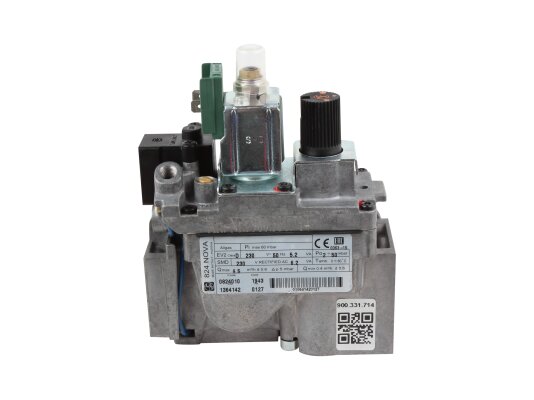

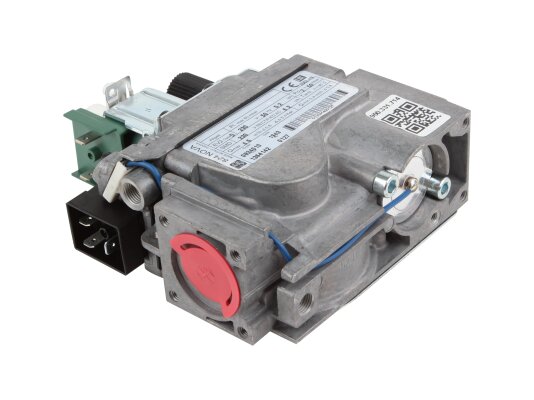

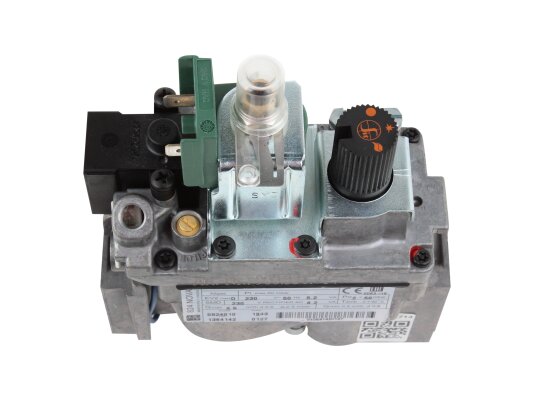

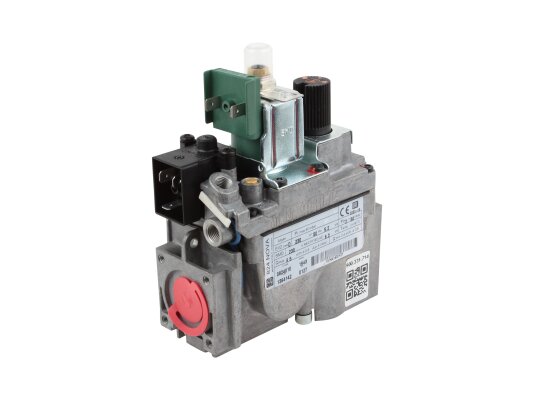

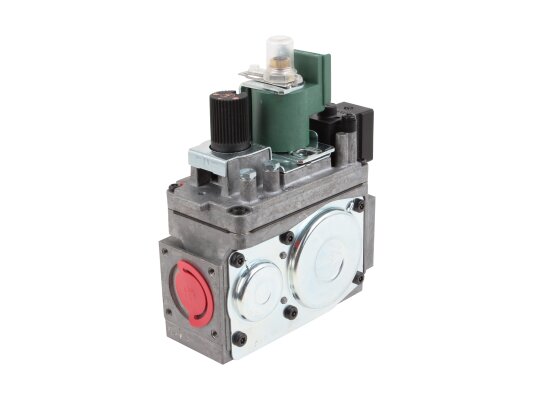

Газовый электромагнитный клапан Sit 822 NOVA 0824010 – многофункциональный регулятор подачи газа без модуляции мощности, с термоэлектрической системой контроля пламени. Устройство рассчитано на давление до 60 мбар. Применяется для газов семейства 1-3. Гарантирует безопасную и эффективную работу газовой установки.

Устройство и особенности

• Газовый э/м клапан оснащен термоэлектрической системой контроля пламени, двумя автоматическими запорными клапанами, регулятором давления. Предусмотрен выход пилотного газа с отдельным регулятором расхода для розжига котла через запальную горелку.
• Многофункциональный блок Sit 822 NOVA собран в надежном корпусе из сплава алюминия с резьбовыми отверстиями Rp 1/2 для подсоединения к газовой магистрали. Крепление осуществляется на фланцы. Положение при монтаже – любое.
• Выходное давление газа настраивается в диапазоне 2-50 мбар. За счёт встроенному стабилизатору давление на выходе поддерживается на заданном уровне.
• В состав конструкции входят два фильтра (один на входе, второй на выходе газа к запальной горелке) для защиты клапана и последующих приборов от повреждений механическими частицами.
• На корпусе предусмотрены точки для подключения измерительного оборудования, штуцер для компенсации давления в камере сгорания. Удобный доступ к регулировкам облегчает подготовку блока к работе.

Основные параметры:

• питание от сети: 220 В, -15%, +10%;
• быстрое закрытие э/м клапана, время срабатывания 1 сек;
• устройство медленного открытия по отдельному запросу;
• защита от проникновения пыли/ влаги по стандарту IP 54;
• место для подсоединения термопары M9x1;
• настройка выходного давления в диапазоне: 20-50 мбар;
• диапазон температур эксплуатации: 0…+60°C.

Применение

Газовые электромагнитные клапаны Sit 822 NOVA служат для сборки атмосферных котлов и других газовых приборов с автоматическим розжигом с/без пилотной горелки.
