Описание

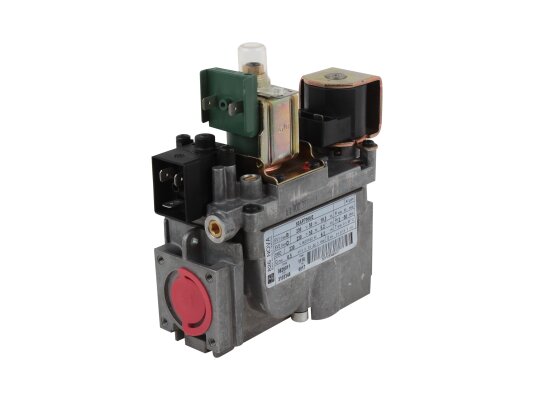

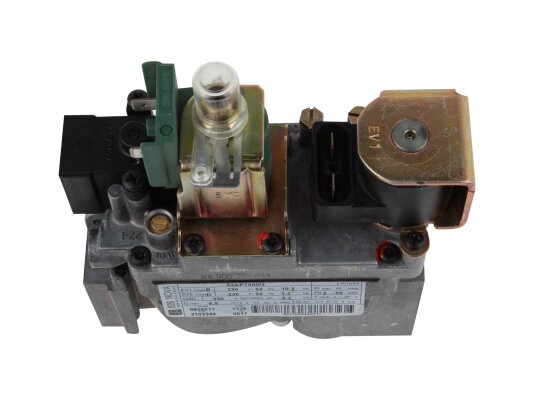

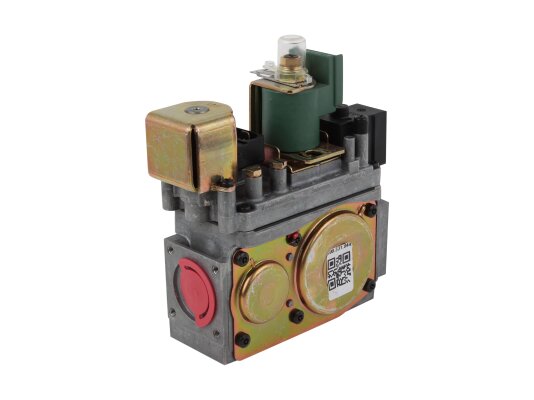

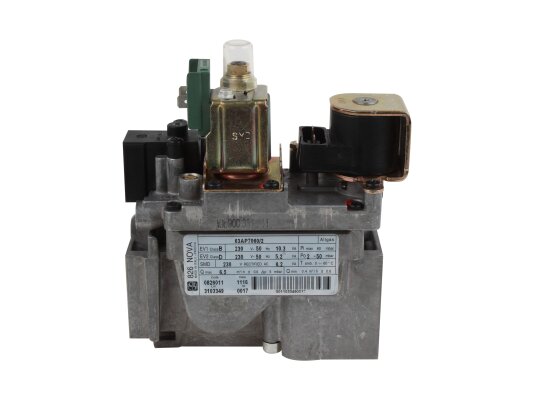

Газовый электромагнитный клапан Sit 822 NOVA 0826011 объединяет несколько устройств для автоматического регулирования подачи газа на горелку, отсечения потока, безопасной и стабильной работы котла мощностью до 60 к Вт. Рассчитан на работу с газами семейства I-III.

Устройство и особенности

• Э/м газовый клапан оснащен термоэлектрической системой контроля пламени без модуляции мощности, двумя электромагнитными запорными клапанами, регулятором давления с сервоуправлением.

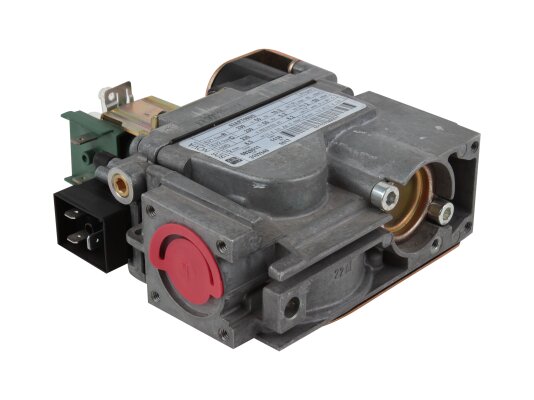

• Компактный блок Sit 822 NOVA оснащен прочным алюминиевым корпусом с резьбовыми отверстиями Rp 1/2 для интеграции в газопровод. Допускается произвольное положение при монтаже. Для надёжной установки используются фланцы.
• Давление газа на выходе из клапана поддерживается на заданном уровне за счёт встроенному стабилизатору. Предусмотрен выход на запальную горелку. Расход пилотного газа задается с помощью винта.
• В состав устройства входят газовые фильтры для отсеивания механических частиц. Один размещен на входе потока, второй – на выходе пилотного газа. На корпусе предусмотрены точки для подключения измерительных приборов, штуцер для компенсации давления в камере сгорания. Удобный доступ к основным настройкам упрощает подготовительные операции.

Основные параметры:

• напряжение питания: 220 В, -15%, +10%;
• быстродействие, закрытие э/м клапана в течение 1 сек;
• устройство медленного открытия по запросу;
• защита э/м катушки класса IP 54;
• место для подсоединения термопары M9x1;
• диапазон выходного давления: 2-50 мбар;
• рабочие температуры: 0…+60°C.

Применение

Газовые электромагнитные клапаны Sit 822 NOVA используются в атмосферных котлах и других приборах, потребляющих газ, и снабженных автоматической системой зажигания с/без запальной горелки.
