Описание

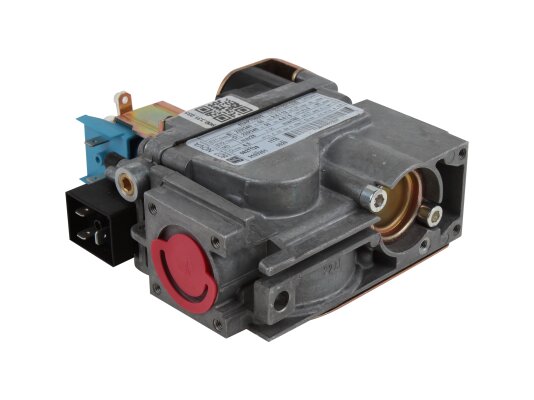

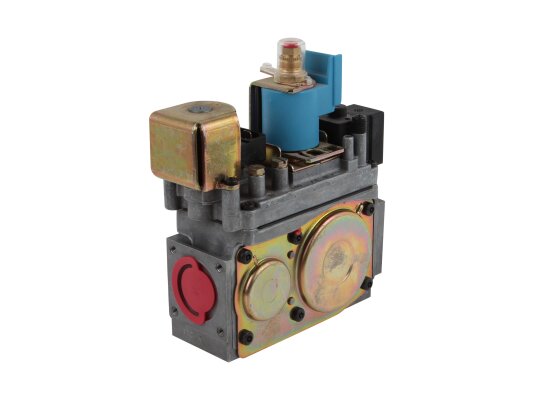

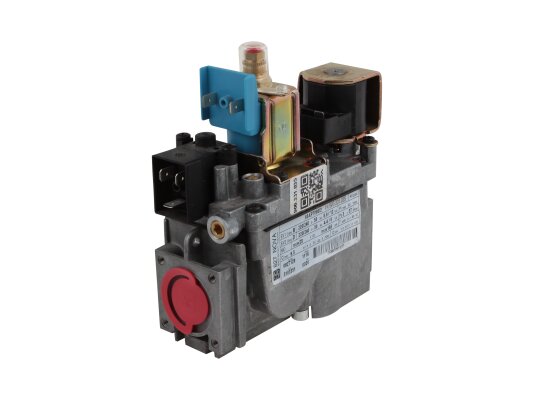

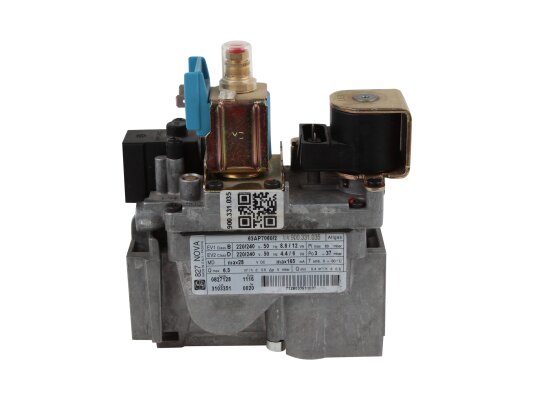

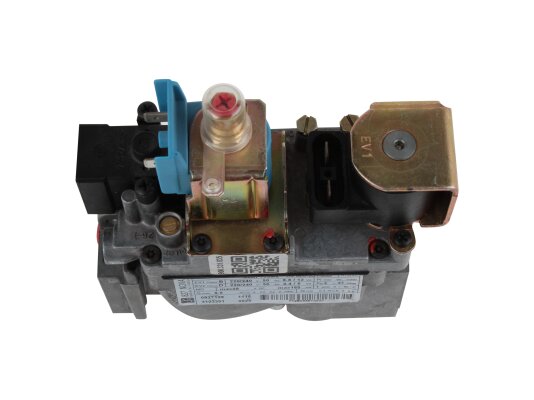

Газовый электромагнитный клапан Sit 822 NOVA 0827128 – многофункциональное устройство регулирования подачи газа без модуляции мощности. Э/м клапан надежно запирает поток, регулирует давление, способствует безопасной и эффективный работе газовой установки. Хорошо подходит для газов семейства I-III.
Устройство и особенности
- Sit 822 NOVA объединяет несколько устройств для выполнения различных функций. Оснащен термоэлектрической системой контроля пламени, двумя бесшумными электромагнитными запорными клапанами, регулятором давления с сервоуправлением.
- В конструкции предусмотрен выход на запальную горелку. Расход пилотного газа регулируется с помощью винта. Встроенный стабилизатор поддерживает заданный уровень давления на выходе из устройства.
- Газовый клапан оснащен алюминиевым корпусом с резьбовыми отверстиями Rp 1/2 для монтажа в газопровод. Установка осуществляется в любом положении. Для крепления используются фланцы.
- На входе в клапан размещен фильтр, сдерживающий механические частицы. Дополнительно установлен фильтр на выходе пилотного газа.
- На корпусе предусмотрены точки для подключения измерительных устройств, штуцер для компенсации давления в камере сгорания. Свободный доступ к настройкам упрощает подготовку оборудования к работе.
Основные параметры:
- напряжение питания: 220 В, -15%, +10%;
- быстрое срабатывание, время закрытия 1 сек;
- тихий ход э/м клапанов;
- устройство медленного открытия по запросу;
- электрическая защита по стандарту IP 54;
- место для подсоединения термопары M9x1;
- диапазон выходного давления: 3-37 мбар;
- эксплуатационные температуры: 0…+60°C.
Применение
Газовые электромагнитные клапаны Sit 822 NOVA применяются в атмосферных котлах и другом газовом оборудовании мощностью до 60 к Вт.
