Описание

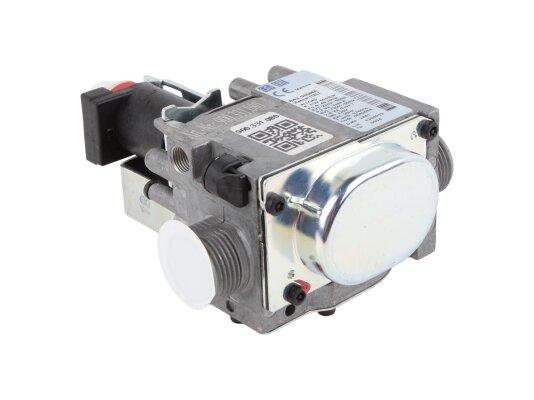

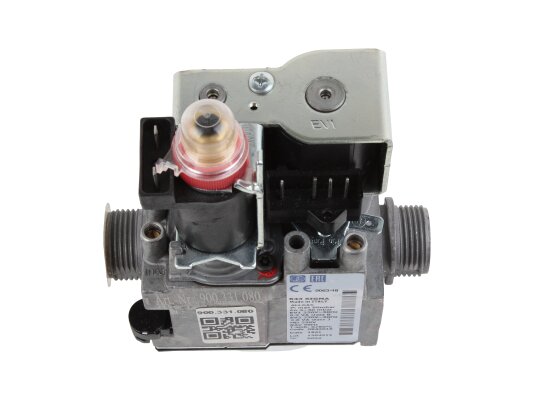

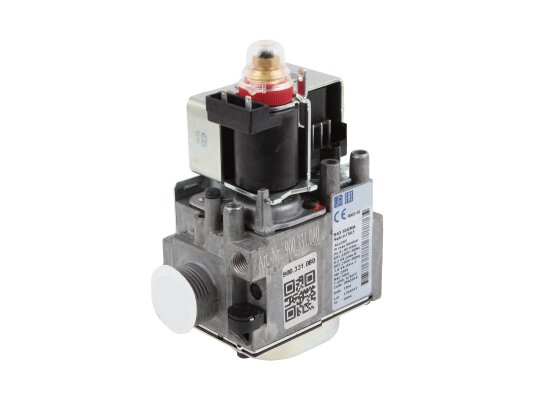

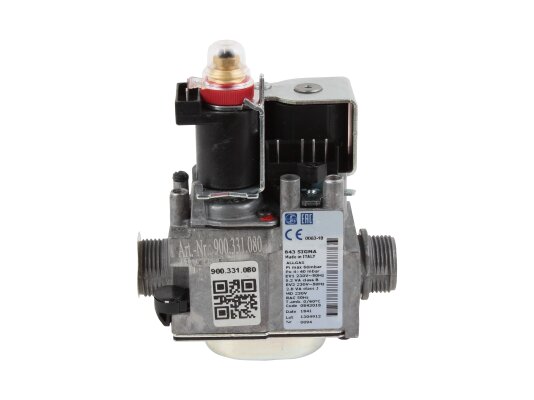

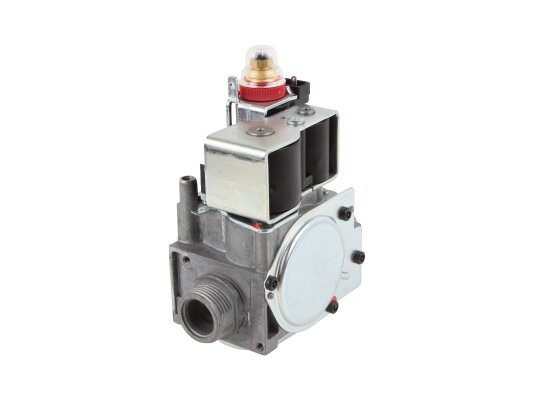

Газовый электромагнитный клапан Sit 843 SIGMA 0843018 предназначен для регулирования расхода газа на горелку, безопасного розжига и эксплуатации отопительной установки. Применяется для систем с автоматическим зажиганием и давлением до 60 мбар. Рабочей средой является газ семейства I-III.
Устройство и особенности
В состав комбинированного блока входят два автоматических электромагнитных запорных клапана, регулятор давления. Предусмотрена регулировка максимального и минимального давления, расхода пилотного газа, штуцеры для измерения давления.
Э/м клапаны нормально-закрытого типа мгновенно закрываются при потере напряжения или сбоях в подаче газа.
Sit 843 SIGMA собран в алюминиевом корпусе с резьбовыми отверстиями Rp 3/4 для монтажа в газовую магистраль. Допускается любое положение клапана.
Предусмотрена возможность задания максимального и минимального давления на выходе, расхода газа на пилотную горелку. Штуцеры на корпусе позволяют подключать приборы контроля давления. Свободный доступ к элементам управления облегчает настройку.
Основные параметры:
- рабочее напряжение: 230 В, -15%, +10%;
- быстродействие, закрытие в течение 1 сек, бесшумная работа э/м клапанов;
- регулятор давления класса B по EN 126;
- регулировка высокого/ низкого давления;
- возможность бокового выхода;
- рабочий диапазон исходящего давления: 4-40 мбар;
- электрический модулятор HIGH-LOW;
- пилотный выход с фильтром (опция);
- отдельная настройка расхода запальной горелки для выбора длины язычка пламени;
- входной фильтр для очистки потока от примесей и грязевых частиц;
- 2-ая группа сопротивления к кручению и износу;
- уровень пылевлагозащиты компонентов IP40/ IP44;
- устройство для медленного открытия;
- операционные температуры (внешняя среда): 0…+60°C.
Применение
Газовые электромагнитные клапаны Sit 843 SIGMA устанавливаются в атмосферные котлы, проточные водонагреватели, приборы подогрева и другое газовое оборудование с автоматической системой розжига, с/без пилотной горелки.
