Описание

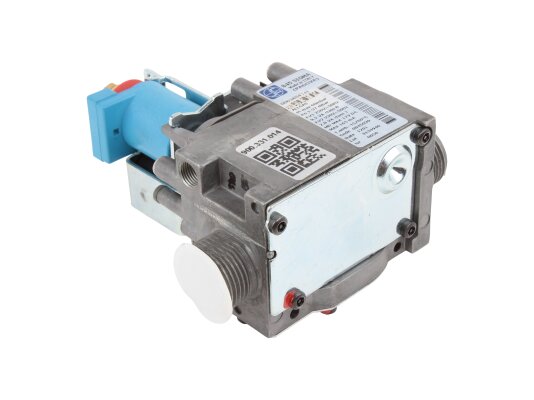

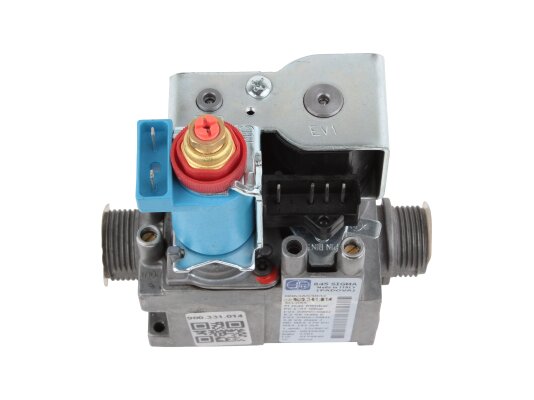

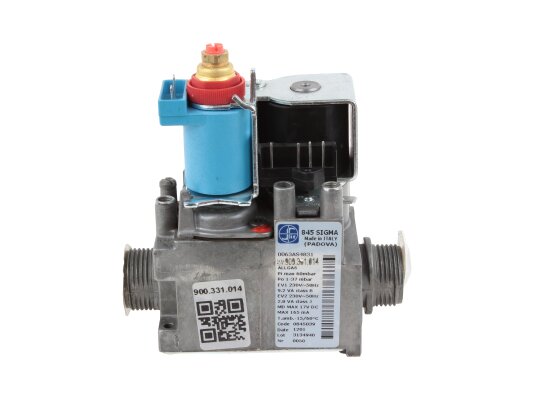

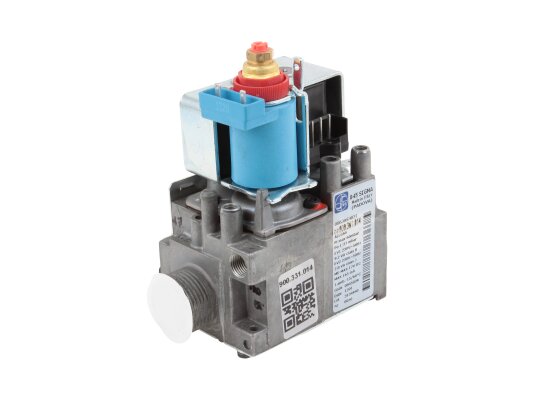

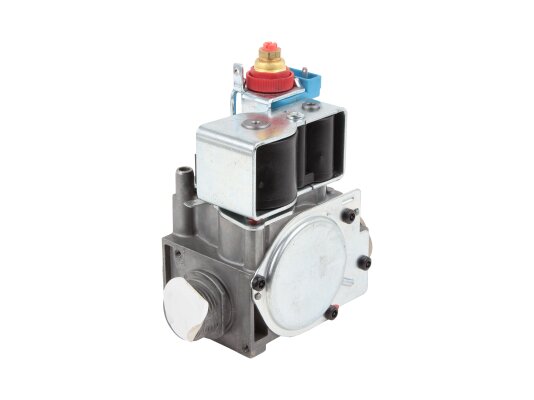

Газовый электромагнитный клапан Sit 845 SIGMA 0845039 встраивается в газовые котлы и другое газоиспользующее оборудование с автоматическим зажиганием и давлением до 60 мбар для управления подачей газа на горелку, производительный и безопасной эксплуатации. Особенностями является режим модуляции, многофункциональность, вариативность монтажа, простота настройки и подключения. Комбинированный клапан подходит для систем, потребляющих газ семейства I-III.
Основные параметры:
- рабочее напряжение: 230 В, -15%, +10%;
- время закрытия 1 сек, бесшумная работа э/м клапанов;
- регулятор давления класса B по EN 126;
- возможность бокового выхода;
- модулятор давления газа на выходе;
- рабочий диапазон исходящего давления: 1-37 мбар;
- выход пилотного газа;
- входной фильтр для очистки потока от примесей и грязевых частиц;
- 2-ая группа сопротивления к кручению и износу;
- уровень пыле-, влагозащиты электрических компонентов IP40/ IP44;
- температуры эксплуатации (внешняя среда): 0…+60°C.
Устройство и особенности
В состав автоматического устройства входят два электромагнитных клапана, регулятор давления, устройство модуляции. Э/м клапаны являются нормально-закрытыми, мгновенно закрываются при обесточивании или сбоях в подаче газа.
Многофункциональный блок Sit 845 SIGMA оснащен корпусом из алюминия с резьбовыми отверстиями Rp 3/4 для надежного соединения с магистралью. Положение при установке – с горизонтальным расположением модулятора.
На входе в клапан размещён фильтр для удаления грязевых частиц и сохранения герметичности клапанов. Дополнительно смонтирован фильтр на выходе пилотного газа (опция).
Конструкция даёт возможность легко настроить рабочие параметры. Предусмотрена возможность задания максимального и минимального давления на выходе, расхода газа на пилотную горелку для регулировки длины язычка пламени. На корпусе предусмотрены точки для замеров давления o9 мм, выход для подключения трубки компенсации давления o7 мм.
Сфера применения
Газовые электромагнитные клапаны Sit 845 SIGMA подходят для широкого спектра атмосферных котлов, водогрейного оборудования, других газовых приборов с автоматической системой розжига, с/без пилотной горелки.
