Описание

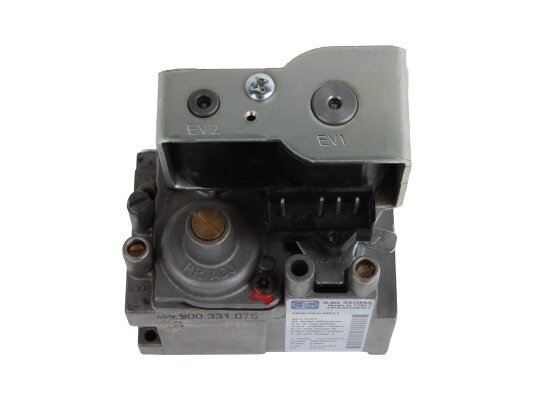

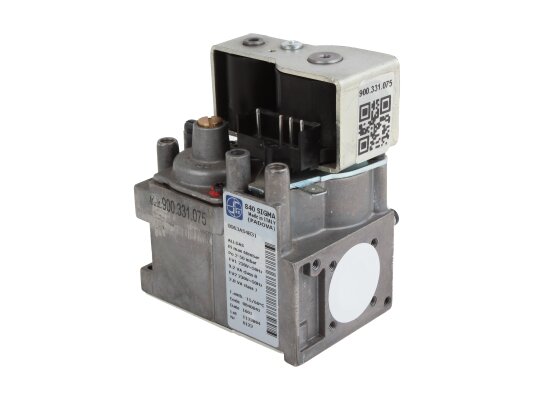

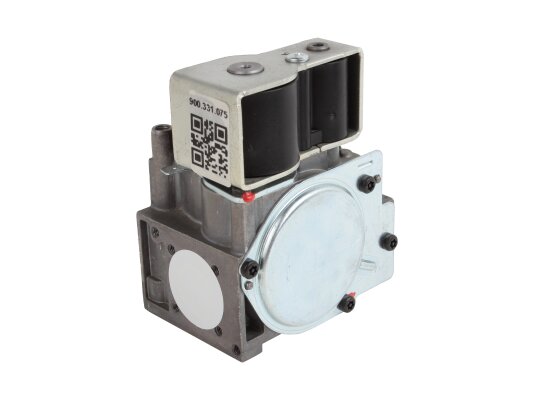

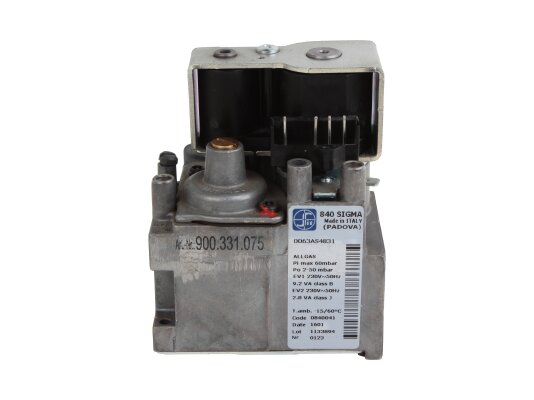

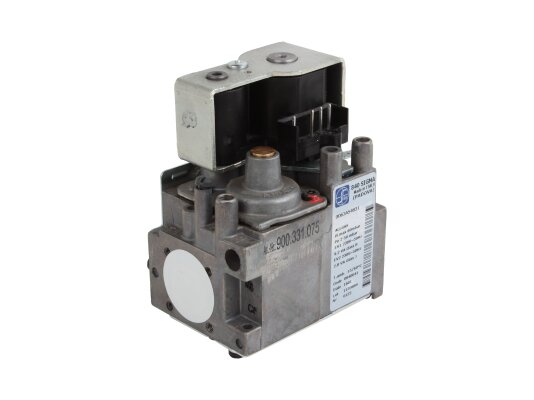

Клапан газовый комбинированный Sit 840 Sigma 0840041 – один из элементов автоматики котла, объединяющий несколько устройств с различными функциями. Используется для управления подачей газа, безопасной и стабильной работы котла. Рассчитан на работу с газами семейства I-III.

Устройство и особенности

• Э/м газовый клапан оснащен двумя электромагнитными запорными клапанами нормально-закрытого типа, регулятором давления с сервоуправлением.
• Малогабаритный блок Sit 840 оснащен алюминиевым корпусом с резьбовыми отверстиями Rp 1/2 для быстрой и надёжной интеграции в газопровод. Монтаж возможен в любом положении.
• Давление газа на выходе из клапана поддерживается на заданном уровне за счёт встроенному регулятору.
• В состав многофункционального блока входят газовые фильтры для отсеивания механических частиц, один размещен на входе потока, второй (дополнительно, по запросу) – на выходе пилотного газа.
• На корпусе предусмотрены точки для подключения устройств контроля давления, штуцер для компенсации давления в камере сгорания. Свободный доступ к элементам настройки упрощает подготовку блока к работе.

Основные параметры:

• напряжение питания: 220 В, -15%, +10%;
• для систем с давлением газа до 60 мбар;
• быстрозакрывающийся, в течение 1 сек;
• устройство медленного открытия по запросу;
• защита э/м катушки по стандарту IP40/ IP44;
• пилотный выход с фильтром (опция), настройка расхода;
• крепление с помощью фланцев;
• диапазон рабочего давления: 2-50 мбар;
• температурный режим: 0…+60°C.

Применение

Газовые электромагнитные клапаны Sit 840 Sigma используются в атмосферных котлах и других приборах, потребляющих газ, и снабженных автоматической системой розжига с/без запальной горелки.
