Описание

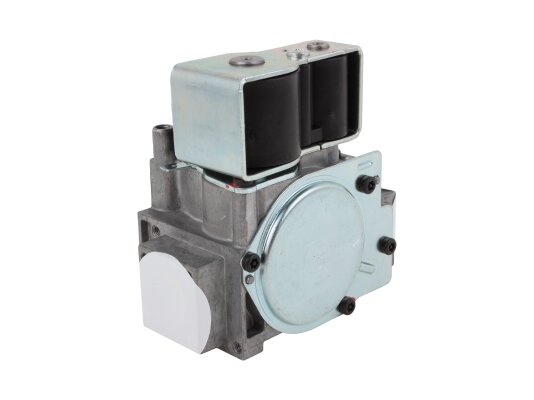

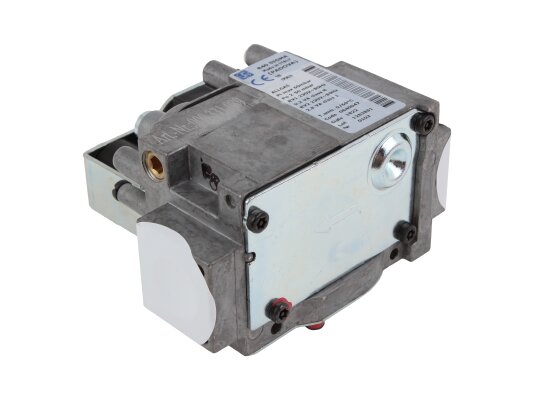

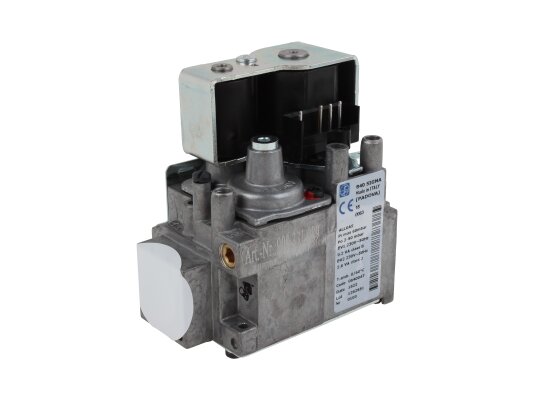

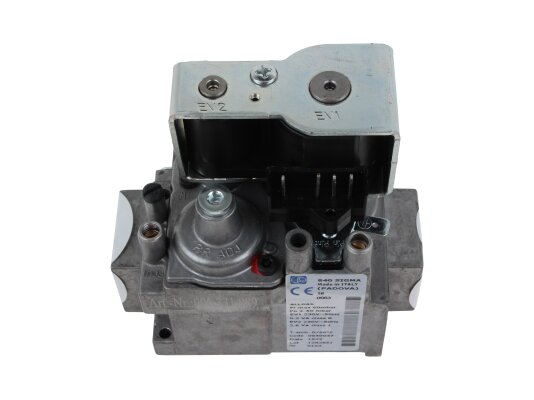

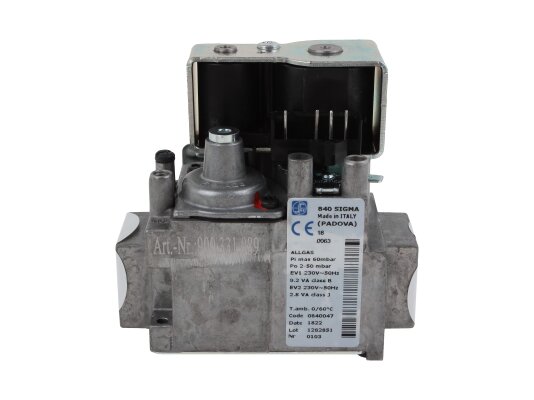

Клапан газовый комбинированный Sit 840 Sigma 0840047 входит в систему автоматического регулирования потока газа на горение. Конструкция объединяет несколько устройств с разными функциями. Многофункциональный блок обеспечивает экономичную, безопасную и эффективную работу котла. Подходит для систем с давлением до 60 мбар, потребляющих газ семейства I-III.
Устройство и особенности
- Э/м газовый клапан оснащен двумя электромагнитными запорными клапанами нормально-закрытого типа, регулятором давления с сервоуправлением. Предусмотрена возможность настройки выходного давления.
- Устройство собрано в алюминиевом корпусе с резьбовыми отверстиями Rp 1/2 для монтажа в линию. Допускается установка в любом положении.
- Конструкция снабжена газовыми фильтрами для очистки потока от грязи. Один размещен на входе газа, второй (опционально) – на выходе пилотного газа.
- Предусмотрены штуцеры для подключения контрольно-измерительных приборов. Свободный доступ к элементам управления облегчает настройку.
Основные параметры:
- напряжение питания: 220 В, -15%, +10%;
- для систем с давлением газа до 60 мбар;
- мгновенное закрытие э/м клапанов при обесточивании, срабатывание за 1 сек;
- устройство медленного открытия по запросу;
- защита э/м катушки по стандарту IP40/ IP44;
- пилотный выход с фильтром (опция), настройка расхода;
- монтаж с помощью фланцев;
- 2-ая группа сопротивления к кручению и износу;
- диапазон рабочего давления: 2-50 мбар;
- температурный режим: 0…+60°C.
Применение
Газовые электромагнитные клапаны Sit 840 Sigma подходят для горелок широкого спектра производителей. Используются в атмосферных котлах, водогрейных установках, других газовых приборах с автоматическим розжигом с/без запальной горелки.
