Описание

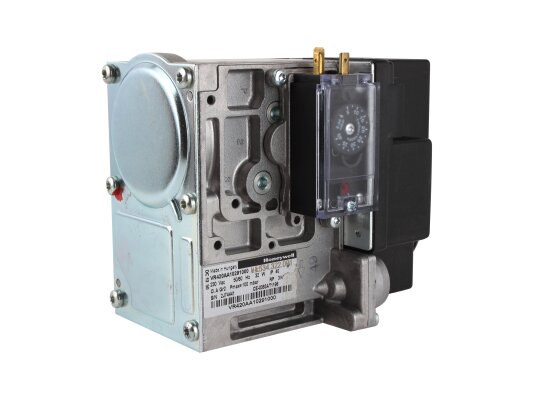

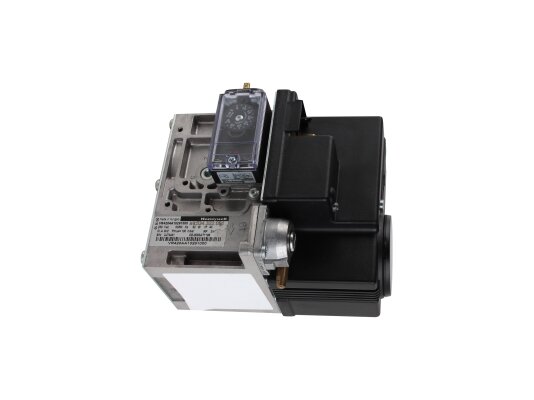

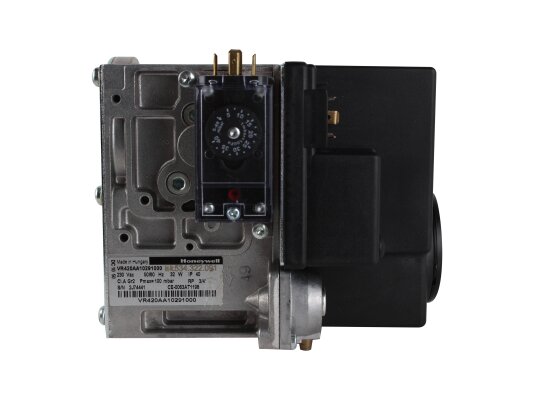

Комбинированный газовый клапан Honeywell VR420AA1029-1000 применяется в системах управления подачей газа на горение. Разработан для эксплуатации в мощных газопотребляющих установках. В состав входят два э/м предохранительно-запорных клапана, между которыми размещается регулирующий давление клапан. Благодаря модульному исполнению на любую сторону корпуса можно монтировать вспомогательные устройства – реле минимального/ промежуточного давления, систему проверки клапанов VPS.

Особенности:

• совмещенная конструкция с двумя э/м газовыми клапанами класса «A» в одном седле;
• максимальное давление в магистрали подачи – 200 мбар;
• питание от электросети 220 В, -15%, +10%;
• быстрое срабатывание, на закрытие /открытие 1 и 2 клапанов требуется менее 1 сек.;
• защита от воздействия пыли, класс IP 40;
• фильтрация потока сетчатым фильтром с мелкими ячейками (размещен между впускным клапаном и корпусом);
• разборная конструкция фильтра, для обслуживания требуется открутить винты входного фланца;
• корпус из литого алюминия, закрывающая пружина из нержавеющей стали;
• штуцеры для измерения давления у входного и выходного фланцев;
• плунжер клапана с покрытием Fe 360;
• углеводородостойкие уплотнения из бутадиен-нитрильного каучука или витона;
• заменяемые катушки рассчитаны на постоянное запитывание;
• электроподключение через штекерный разъем в соответствии с DIN 43650;
• посадочные места для установки вспомогательного оборудования на любую сторону;
• различные точки отбора давления при неиспользовании свободных отверстий;
• операционные температуры: -15 . 60 °C;
• ресурс службы – 500 тыс. рабочих циклов;
• отверстия с внутренней резьбой Rp 3/4 для соединения, фланцевый способ монтажа;
• комплект для фиксации: 4 болта, уплотнитель, фланец с пробкой.

Применение Honeywell VR420AA1029-1000

Газовый комбинированный клапан даёт способность организовать безопасное газоснабжение и регулирование потока на мощные промышленные горелки с системой розжига DBI и IP.
