Описание

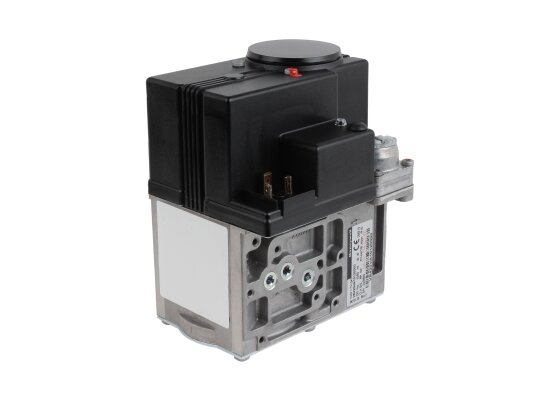

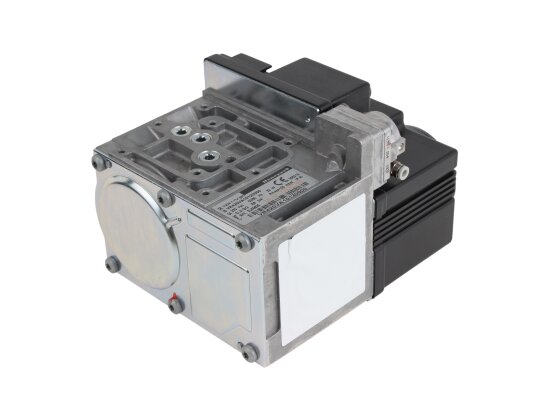

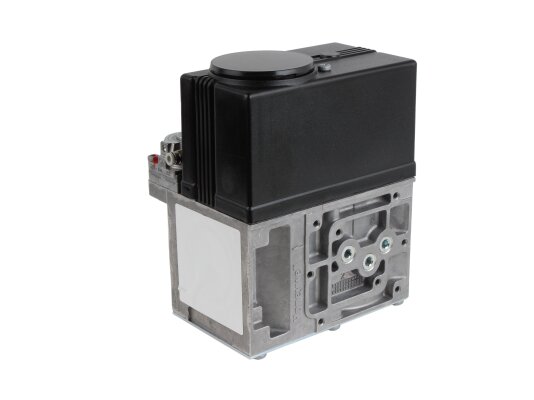

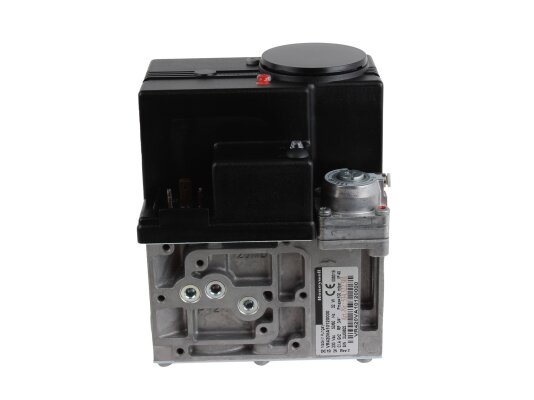

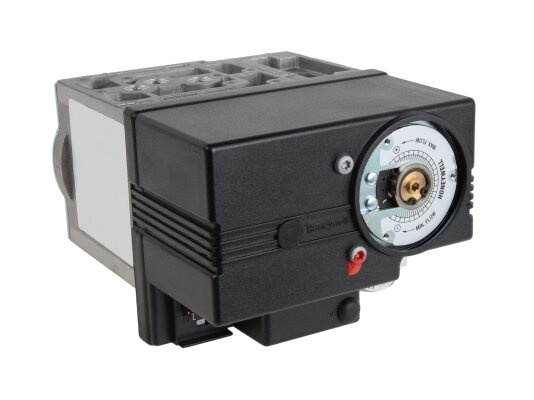

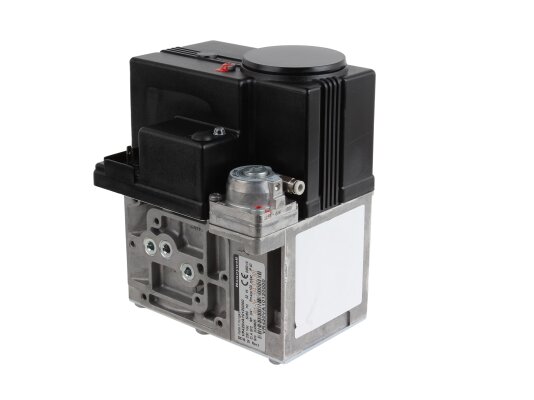

Комбинированный газовый клапан Honeywell VR420VA10120000 совмещает в одном седле два предохранительно-запорных клапана класса «А». Клапаны быстро срабатывают, на закрытие и открытие требуется не более 1 сек. Модульное исполнение позволяет монтировать на корпус дополнительные устройства, расширяя функционал.

Особенности:

• два предохранительно-запорных клапана класса «А» в одном седле;
• для газового оборудования с давлением в магистрали до 200 мбар;
• электропитание 220 В, -15%, +10%;
• быстрое срабатывание клапанов V1 и V2, закрытие /открытие в течение 1 сек.;
• тип регулятора – газ/воздух 1:1;
• уровень защиты катушки от пыли и брызг – IP 40;
• катушки могут работать непрерывно, заменяемы в полевых условиях;
• штекерный разъем в соответствии с DIN 43650;
• удобный доступ к настройкам сверху корпуса;
• 8 фланцевых соединений для фиксации вспомогательного оборудования;
• точки отбора давления при неиспользовании свободных отверстий;
• эксплуатационные температуры (окружающая среда): -15 . 60 °C;
• продолжительность службы – 500 тыс. циклов включений;
• отверстия с внутренней резьбой Rp 3/4, фланцевый монтаж;
• комплект для фиксации.

Конструкция Honeywell VR420

Клапан Honeywell VR420VA10120000 имеет модульную конструкцию, что даёт способность подключать вспомогательные устройства на любой стороне корпуса: реле промежуточного и входного давления C60VR, систему проверки клапанов VPS.

Корпус произведён из сплава алюминия, запирающая пружина изготовлен из нержавейки, плунжер клапана имеет покрытие Fe 360. Уплотнения и прокладки – из бутадиен-нитрильного каучука или витона.

Между клапанами V1 и V2 устанавливается клапан регулировки давления. На входе и выходе размещены штуцеры для замеров давления. После впускного фланца смонтирован сетчатый стальной фильтр с мелкими ячейками и возможностью обслуживания.
