Описание

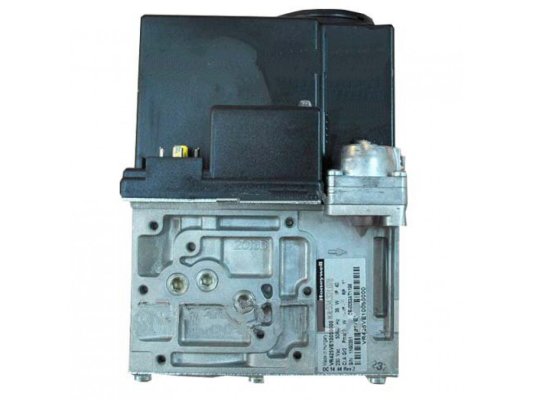

Комбинированный газовый клапан Honeywell VR432AE1005-0000 объединяет несколько устройств в компактном корпусе – два электромагнитных клапана, между которыми размещается клапан регулировки давления. Устройство безопасно перекрывает и открывает подачу газа в процессе регулирования потока на горелку, гарантирует создание надёжной системы управления горением. Модульная конструкция упрощает монтаж дополнительных устройств с любой стороны корпуса.

Особенности:

• для систем с давлением в магистрали подачи до 100 мбар;
• рабочее напряжение 220 В, -15%, +10%;
• комбинация двух газовых отсечных клапанов класса «А»;
• быстрое закрытие клапанов и открытие клапана V1 в течение 1 сек.;
• второй клапан V2 быстрого открытия, IP;
• класс пыле-, влагозащиты корпуса – IP 40;
• стальной нержавеющий фильтр с сетчатой вставкой и мелкими ячейками;
• возможность обслуживания фильтра (требуется открутить винты фланца);
• корпус из литого алюминиевого сплава, запирающая пружина из коррозионностойкой стали;
• штуцеры для замеров давления по обеим сторонам;
• покрытие плунжера клапана из Fe 360;
• стойкие к углеводородам уплотнения из NBR-каучука или витона;
• катушки для постоянной работы, заменяемые;
• тип подключение – штекерный разъем согласно DIN 43650;
• 8 отверстий под фланцы для размещения доп. устройств: реле давления, системы проверки клапанов VPS;
• различные точки отбора давления при неиспользовании доступных отверстий;
• допустимые внешние температуры: -15 .+ 60 °C;
• ресурс – 500 тыс. рабочих циклов;
• присоединение на резьбу Rp 1 с помощью фланцев;
• монтажный набор с фланцем и пробкой, уплотнительным кольцом, 4 винтами.

Применение Honeywell VR432AE1005-0000

Газовый комбинированный клапан применяется при управлении подачей газа на промышленные горелки, атмосферные котлы, печи и другое оборудование, работающее на газообразном топливе. Подходит для прямого розжига основной горелки и электронного розжига пилотной горелки.
