Описание

Предохранительно-сбросной клапан Madas VS030000 настраивается в широком диапазоне, от

300 до 6000 мбар. Служит в качестве устройства безопасности газовой установки с давлением в магистрали до 6 бар. Не допускает повышение давления до критического уровня, сбрасывая избыточный объем газа из системы. Соответствует классу «А» герметичности по европейским стандартам.

Подробнее о клапане Madas VS030000

• Клапан настраивается с помощью регулировочного винта. Рабочий диапазон: 300-6000 мбар. Сбрасывает некоторый объем газа при повышении давления за регулятором до установленной величины.

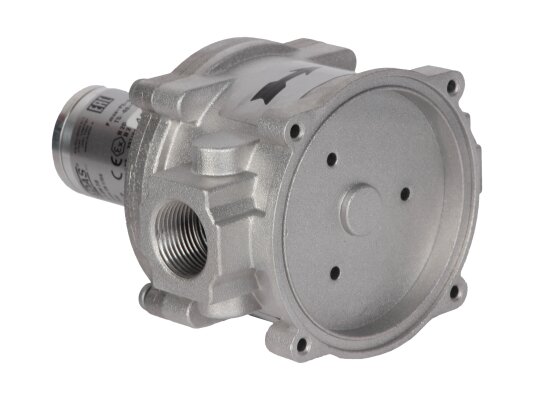

• Собран в корпусе стандартных габаритов из сплава алюминия. Элементы конструкции и уплотнения произведены из нержавеющей и оцинкованной стали, алюминия, латуни, NBR-каучука, стойких к составу газов, износу, коррозии. Срок службы сбросного клапана: не менее 40 лет.
• Предохранительный сбросной клапан соответствует классу «А» герметичности. Безотказно срабатывает при внешних температурах -40.+60 °C.

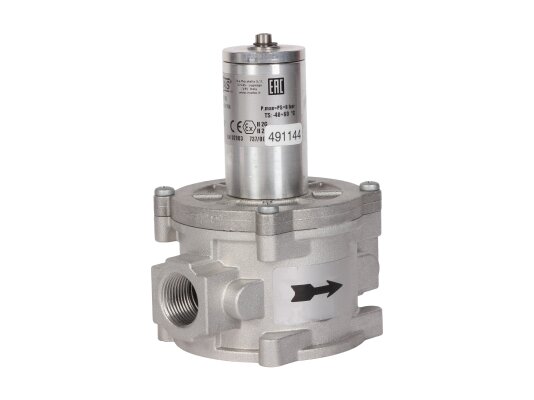

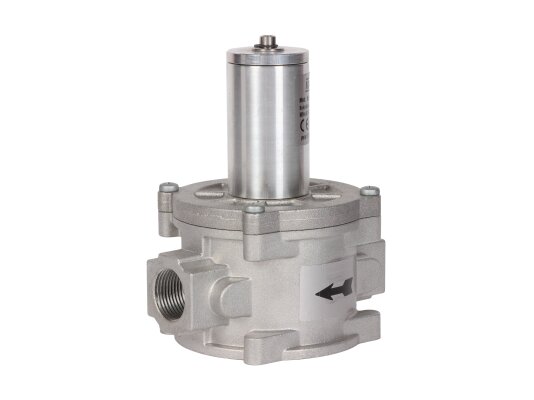

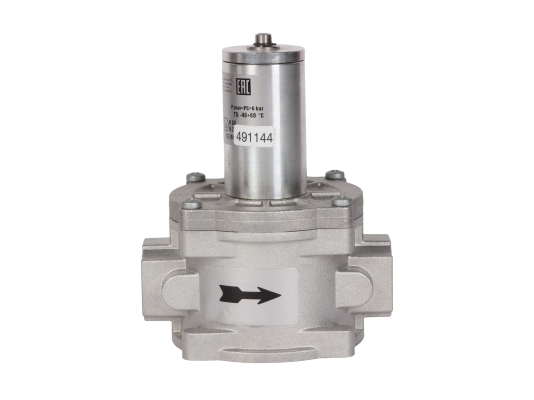

• ПСК может устанавливаться в любом положении после регулятора давления. Для фиксации используются резьбовые соединения Rp 3/4. Монтаж осуществляется с учетом стрелки на корпусе, указывающей направление потока.
• Место размещения клапана безопасности: помещения зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Запрещено использовать ПСК в местах, где внешняя среда оказывает агрессивное воздействие на материалы конструкции и герметизирующих уплотнений.

Область применения

Предохранительно-сбросные клапаны Madas серии MVS/1 защищают газовые приборы от избыточного давления в системе после регулятора. Подходят для оснащения бытовых и промышленных газовых установок, потребляющих метан, сжиженный газ и другие неагрессивные сухие газы, соответствующие требованиям ГОСТ 5542-87.

Сервисные операции

Техобслуживание клапана заключается в периодической проверке состояния мембраны и уплотнений и замены их на новые, при необходимости.

Достоинства:

• автоматический сброс избыточного давления;
• класс «А» герметичности конструкции;
• широкий диапазон настройки давления срабатывания;
• минимальные требования по обслуживанию;
• установка в любой ориентации;
• рабочий ресурс 40 лет.

В линейку Madas MVS/1 входят предохранительно-сбросные клапаны в стандартном и малогабаритном корпусе, с резьбовым и фланцевым соединением (DN 15 – DN 50), рычагом для принудительного открытия / без рычага, для бытовых и промышленных газовых установок с давлением до 6 бар.
