Описание

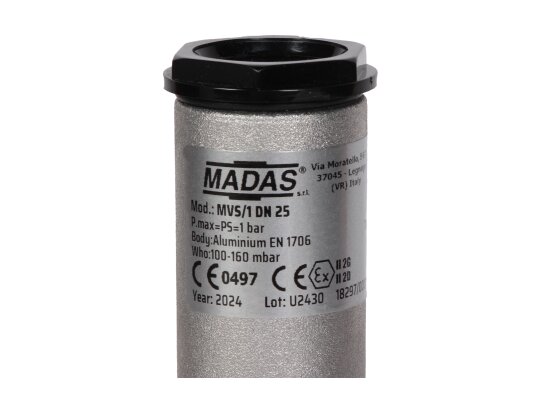

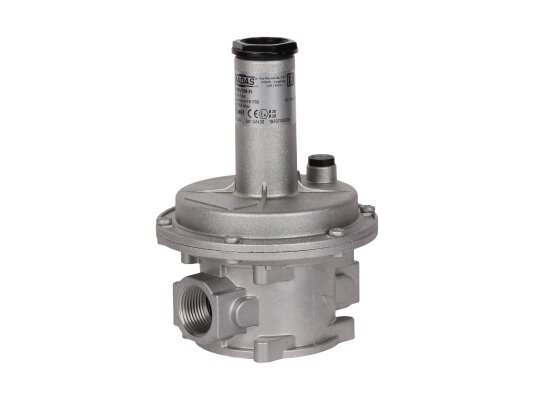

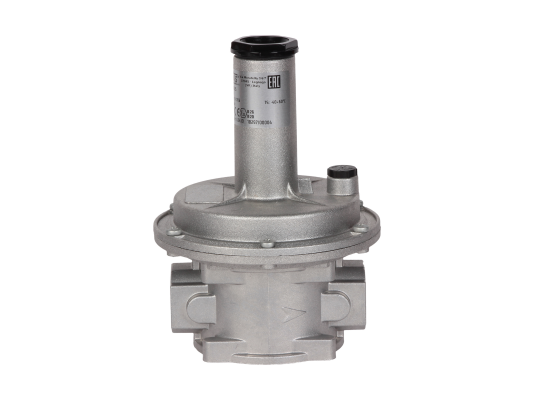

Предохранительно-сбросной клапан Madas VSL04 020 настраивается в диапазоне от 100 до 160 мбар. Применяется в качестве дополнительного устройства безопасности при эксплуатации газовой установки с давлением в магистрали до 1 бар. Не допускает критический уровень давления, выпускает избыточный объем газа, образовавшийся после регулятора. Соответствует классу «А» герметичности по нормам ЕС.

Подробнее о клапане Madas VSL04 020

• Клапан сбрасывает излишний объем газа при повышении давления за регулятором до установленной величины. Настраивается с помощью регулировочного винта.
• Собран в корпусе стандартных размеров из сплава алюминия. Оснащен устройством принудительного открытия для выпуска избыточного давления.
• Элементы конструкции и уплотняющие прокладки произведены из нержавеющей и оцинкованной стали, алюминия, латуни, NBR-каучука, стойких к износу, составу углеводородов, коррозии. Срок службы клапана составляет в среднем 40 лет. ПСК безотказно срабатывает при температурах -40.+60 °C.

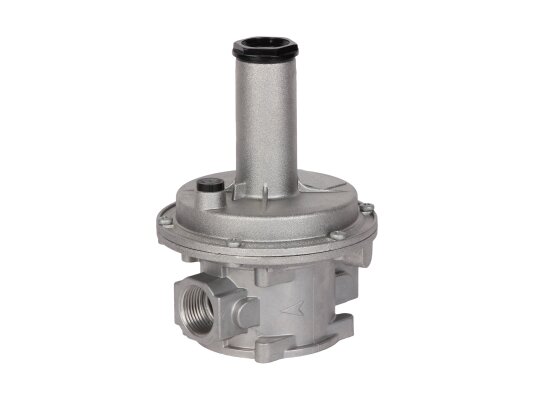

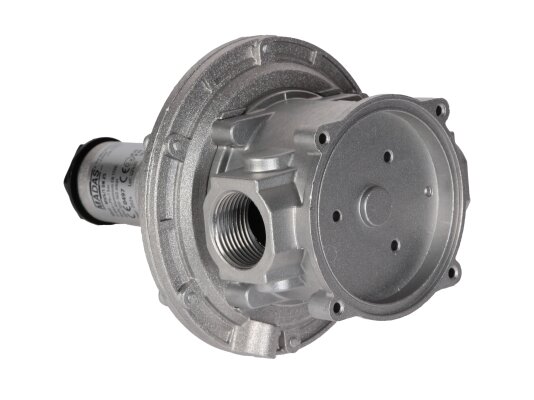

• Предохранительно-сбросной клапан может размещаться в системе в любом положении. Место установки – после регулятора давления. Для фиксации используются резьбовые соединения Rp 1. Для упрощения сборки на корпус нанесена стрелка, указывающая ход потока.
• Место установки ПСК: помещения зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Эксплуатация клапана запрещена в условиях агрессивной внешней среды, действующей разрушающе на материалы конструкции и уплотнений.

Область применения

Предохранительно-сбросные клапаны Madas серии MVS/1 обеспечивают защиту газовых приборов от избыточного давления. Функциональные характеристики позволяют использовать клапаны в составе бытовых и промышленных установок, потребляющих метан, сжиженный газ и другие коррозионно-неактивные газы, соответствующие требованиям ГОСТ 5542-87.

Техобслуживание клапана

Сервисные операции заключаются в проверке рабочего состояния мембраны и герметичности уплотнений, замене их на новые в случае необходимости.

Достоинства:

• автоматическое срабатывание, защита от сверхдавления;
• класс «А» герметичности конструкции;
• вариативность монтажной ориентации;
• устройство принудительного открытия;
• минимальные требования к обслуживанию;
• эксплуатационный ресурс 40 лет.

У нас можно купить предохранительно-сбросные клапаны Madas MVS/1 для систем с давлением до 6 бар. В линейку входят модели в стандартном и компактном корпусе, с резьбовым и фланцевым соединением (DN 15 — DN 50), устройством для принудительного открытия и без него, для оснащения бытовых и промышленных установок.
