Описание

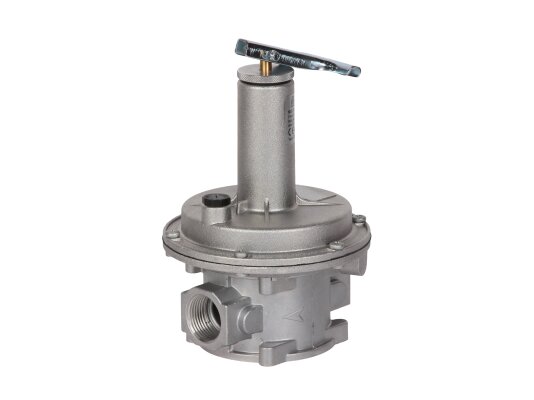

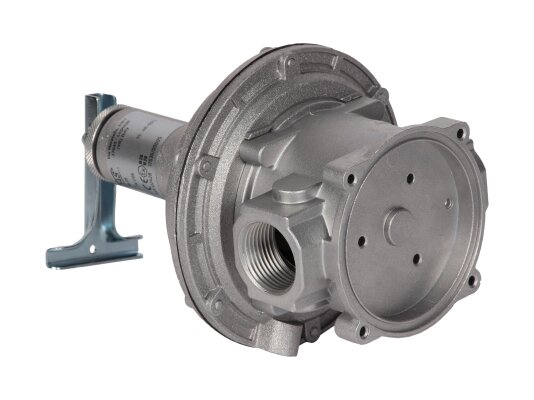

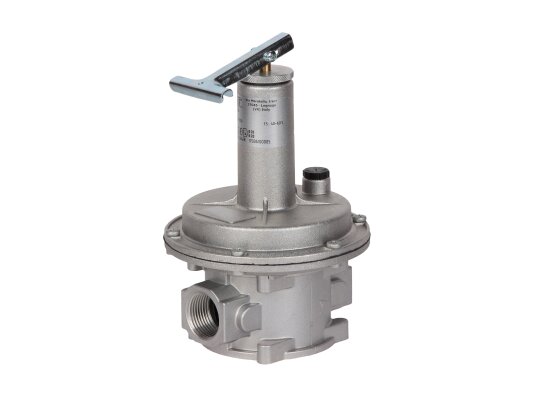

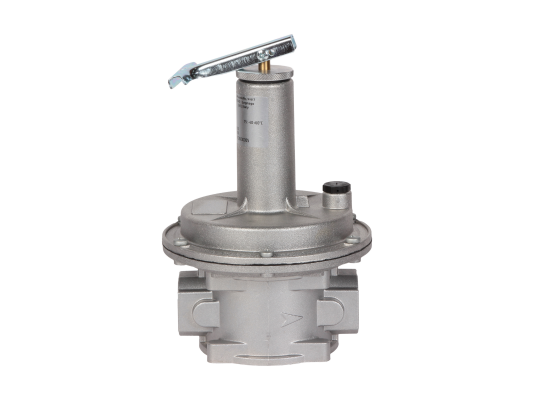

Предохранительно-сбросной клапан Madas VSL040022 010 предназначен для оснащения газового оборудования с давлением в магистрали до 1500 мбар. Выполняет дополнительную функцию безопасности, не допуская образования пикового давления перед газопотребляющим устройством. Оснащен рычагом для принудительного открытия (сброса давления). Выделяется высоким уровнем герметичности, стойкостью к низким/ высоким температурам, долговечной службой без отказов.

Технические и эксплуатационные характеристики:

• диапазон настройки давления срабатывания: 200-1000 мбар;
• допустимое давление газа в системе: не более 1500 мбар;
• класс «А» герметичности по нормам ЕС;
• интеграция в систему на резьбовые соединения Rp 1;
• срок эксплуатации: в среднем 40 лет;
• максимальная поверхностная температура: +60 °C;
• морозостойкое исполнение (до -40 °C);
• высокопрочная конструкция в алюминиевом корпусе;
• уплотнения из NBR-каучука, стойкого к составу газообразной среды;
• монтаж в систему в любом положении.

Область применения

Предохранительный сбросной клапан Madas VSL04 эксплуатируется в качестве устройства защиты от пикового давления после регулятора. Предотвращает повреждения газоиспользующих приборов и возникновение аварийных ситуаций. Функциональные характеристики позволяют использовать клапан для сборки бытовых и промышленных установок, работающих на метане, пропане, бутане и других коррозионно-неактивных газах. Клапан сброса давления должен обязательно встраиваться в газопроводы, оснащенные регулятором давления без ПСК.

Особенности клапана

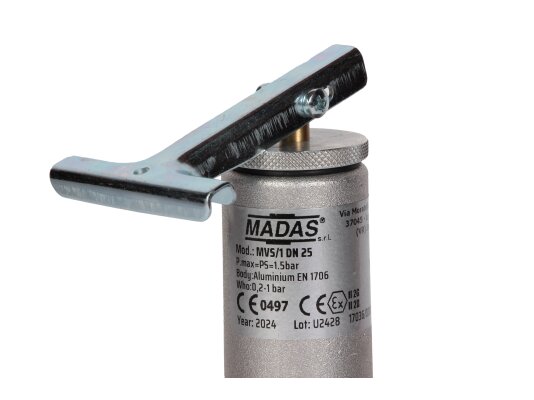

• Предохранительно-сбросной клапан Madas VSL040022 соответствует классу «А» герметичности по нормам ЕС. Оснащен рычагом для принудительного открытия затвора.
• Давление срабатывания задается с помощью регулировочного винта в рамках доступного диапазона пружины. При повышении давления газа до установленной величины клапан выбрасывает избыточное количество газа.
• Конструкция устойчива к перепадам температур, механическим воздействиям, износу, коррозии. Произведена из нержавеющей и оцинкованной стали, алюминия, латуни. Уплотнения изготовлен из NBR-каучука.
• Клапан размещается в системе после регулятора давления, с учетом стрелки, указывающей направление потока. Хорошо подходит для размещения в помещениях зоны 1 взрывоопасности, соответствующих ГОСТ Р 51330.9-99. Не подготовлен для работы в условиях агрессивной среды, вызывающей повреждение металлических частей и потерю герметичности.

Обслуживание ПСК

Для безопасной работы газового оборудования требуется контролировать рабочее состояние мембраны и уплотняющих прокладок, выполнять их замену по мере необходимости.

Достоинства:

• точное автоматическое срабатывание;
• принудительное открытие с помощью рычага;
• конструкция класса «А» герметичности;
• 40-летняя безотказная служба;
• всепогодная эксплуатация;
• установка в систему в любом положении.

Клапаны Madas MVS/1

Предохранительно-сбросные клапаны Madas MVS/1 представлены в корпусе стандартных и уменьшенных габаритов, с устройством принудительного открытия и без него, соединениями DN15–DN 50 (резьба/ фланцы), для установок с максимальным давлением до 6 бар.
