Описание

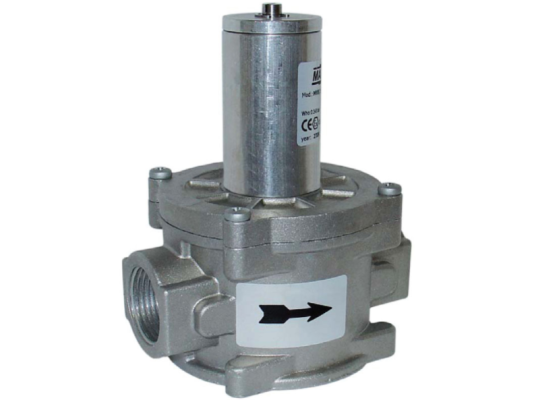

Предохранительно-сбросной клапан Madas VSL070022 010 служит для оснащения газовых установок с давлением в магистрали до 1000 мбар. Выполняет дополнительную функцию безопасности, предотвращая образование пикового давления перед горелкой. Оснащен рычагом для принудительного открытия. Безотказно работает в широком диапазоне температур.

Технические и эксплуатационные характеристики:

• класс «А» герметичности по европейскому стандарту;
• диапазон настройки давления срабатывания: 200-400 мбар;
• допустимое давление газа в системе: не более 1000 мбар;
• монтаж с помощью резьбовых соединений Rp 2;
• максимальная поверхностная температура: +60 °C;
• морозостойкость до -40 °C;
• уплотнения из NBR-каучука, стойкого к составу углеводородов;
• продолжительность службы: 40 лет;
• любое монтажное положение.

Назначение клапана

Madas VSL070022 выполняет функцию защиты оборудования от пикового давления после регулятора. Служит для оснащения промышленных установок, функционирующих на метане, бутане, пропане и других неагрессивных газах. Клапан сброса давления должен обязательно встраиваться в газопроводы, оснащенные регулятором давления без ПСК.

Особенности клапана

• Предохранительно-сбросной клапан произведен по европейским стандартам безопасности и качества. Сертифицирован по EN 88-2. Конструкция из алюминия, нержавеющей, оцинкованной стали, латуни устойчива к перепадам температур, износу, коррозии.
• Давление, при котором клапан сбрасывает избыточный газ, задается с помощью регулировочного винта в рамках доступного диапазона пружины. Клапан срабатывает при повышении давления газа за регулятором до заданного уровня.
• Сбросные клапаны версии VSL оснащены механизмом принудительного открытия затвора.
• Клапан встраивается в трубопровод после регулятора давления, с учетом стрелки, указывающей ход потока (нанесена на корпус). Для быстрого и надежного монтажа используются резьбовые соединения.
• Местом эксплуатации клапана являются помещения зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Конструкция не подготовлена для установки на объектах с агрессивной средой, вызывающей коррозию металла и разрушение материала уплотнений.

Мероприятия по обслуживанию

Для безопасного функционирования газового оборудования требуется проверять состояние мембраны и герметизирующих уплотнений, а также заменять их по мере необходимости.

Достоинства:

• точное автоматическое срабатывание;
• принудительное открытие с помощью рычага;
• эксплуатация при температурах до -40/ +60 °C;
• конструкция класса «А» герметичности;
• 40 лет безотказной службы;
• минимальные требования по обслуживанию;
• установка в систему в любом положении.

. Доступны модификации в стандартном и компактном корпусе с диаметром соединений DN15–DN 50, для систем с максимальным давлением до 6 бар.
