Описание

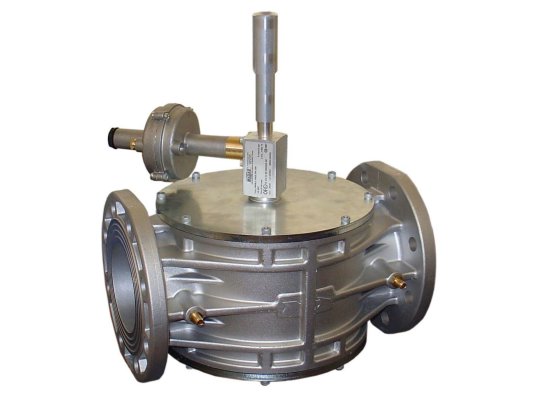

Предохранительно-запорный клапан Madas VB400028 010 служит для автоматической блокировки потока при превышении давления заданной величины. Защищает газовые приборы от повреждений и риска аварий. Соответствует классу «А» герметичности по нормам EN 161. После срабатывания взводится вручную, когда установлены и устранены причины блокировки.

Виды газа

Запорный предохранительный клапан применяется для метана, сжиженного газа, воздуха, азота (сухой неагрессивный газ по ГОСТ 5542-87).

Основные параметры:

• быстродействие, блокировка подачи газа в течение 1 секунды;
• диапазон настройки исходящего давления: 750-3500 мбар;
• максимальное давление в магистрали подачи газа: 6000 мбар;
• фланцевый способ присоединения DN 40;
• ресурс эксплуатации: 6 тыс. циклов;
• 2 патрубка G 1/4 ” для отвода избыточного газа наружу и подключения к системе за регулятором;
• допустимые условия эксплуатации: -40.+60 °C;
• монтаж в систему: горизонтально/ вертикально (не вниз рычагом взвода).

Подробнее о клапане безопасности

Клапан Madas VB400028 применяется в качестве устройства безопасности, предотвращает повреждение газопотребляющих приборов и устройств при повышении давления газа после регулятора, исключает риски аварий. Быстро и герметично перекрывает газопровод (автоматическое срабатывание). Взвод клапана в исходное положение осуществляется с помощью рычага.

Конструкция предохранительно-запорного клапана из нержавеющей, оцинкованной стали, алюминия, латуни устойчива к коррозии, высокому давлению, составу газов, температурным воздействиям. Хорошо подходит для всепогодного применения. Уплотнения выполнен из газонепроницаемого NBR-каучука, не допускают утечек газа.

Особенности установки

Запорная арматура размещается перед регулятором давления газа. В газовую трубу за регулятором на расстоянии, равном 5-кратному диаметру, встраивается импульсная линия из медной трубки, второй конец которой присоединяется к выходному патрубку G 1/4 ” на клапане. Монтаж клапана осуществляется с учетом направления течения газа, обозначенного стрелкой на корпусе. При установке запорного устройства следует предусмотреть свободное пространство для удобства доступа к механизму взвода.

Клапан Madas VB400028 может устанавливаться в помещениях зоны 1 взрывоопасности по стандарту 51330.9-99. Не может использоваться для работы в местах, где внешняя среда действует разрушающе на материалы конструкции и уплотнения.

Достоинства:

• герметичность класса «А»;
• быстрая и надёжная блокировка потока газа;
• конструкция для систем с давлением до 6 бар;
• установка на горизонтальную и вертикальную трубу;
• безотказная работа в широком диапазоне температур.

Предохранительно-запорные клапаны Madas серии MVB рассчитаны на эксплуатацию в течение 40 лет.
