Описание

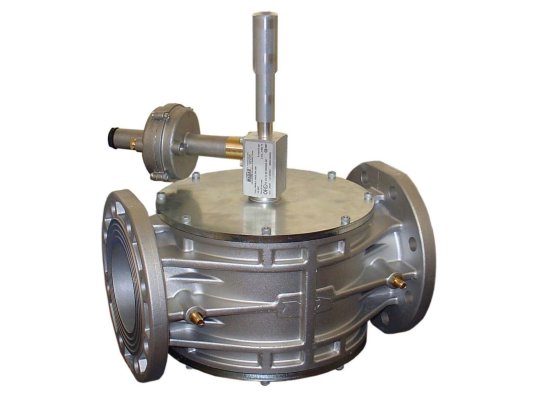

Предохранительно-запорный клапан Madas VX100024 гарантирует функцию безопасности в газовой установке. Соответствует классу «А» герметичности по стандарту EN 161. Автоматически блокирует газовый поток при аварийном повышении давления (более установленного на регуляторе значения). Открывается вручную после выяснения и устранения причин аварийного срабатывания.

Виды газа

Запорный клапан служит для работы с сухими неагрессивными газами по ГОСТ 5542-87: метаном, сжиженным газом, воздухом, азотом.

Подробнее о модели

Клапан MadasVX100024 предотвращает повреждение газового оборудования при подаче чрезмерно высокого давления газа. Мгновенно перекрывает поток к газогорелочному устройству при превышении давления за регулятором заданной величины, способствует безопасному функционированию промышленной установки. Для открытия клапана предусмотрен механизм взвода.

Предохранительно-запорный клапан рассчитан на всепогодное применение, высокое давление рабочей среды. Произведен из коррозионностойкой стали, оцинкованной стали, алюминия, латуни. Уплотнения изготовлен из газонепроницаемого NBR-каучука, исключающего утечки.

Основные этот:

• диапазон настройки выходного давления газа: 200-750 мбар;
• блокировка подачи газа в течение 1 секунды;
• давление газа в системе: максимум 6000 мбар;
• установка с помощью фланцевых соединений DN 100;
• ресурс службы: 6 тысяч операций;
• отводящий патрубок G 1/4 ” для стравливания газа наружу;
• патрубок G 1/4 ” для подключения к системе после регулятора;
• эксплуатационные температуры: -40.+60 °C;
• установка в любом положении (с рычагом взвода вверху).

Особенности установки клапана

Клапан безопасности Madas VX100024 встраивается в систему перед регулятором давления газа. За регулятором в газопровод, на 5-кратном расстоянии в сравнении с диаметром трубы, монтируется импульсная линия из медной трубки, которая присоединяется к выходному патрубку G 1/4 ” на клапане. Для правильной сборки на корпус нанесен указатель, который совмещается с ходом потока. Для удобства взвода клапана должен быть предусмотрен свободный доступ к рычагу.

Клапан размещается в помещениях зоны 1 взрывоопасности. Не хорошо подходит для использования в местах, где внешняя среда действует агрессивно на материалы конструкции.

Достоинства:

• быстродействие, надёжная блокировка потока газа;
• высокий уровень герметичности;
• любое положение в системе;
• конструкция для всепогодной эксплуатации.

Средний срок службы предохранительно-запорного клапана при выполнении требований по монтажу и эксплуатации: 40 лет.
