Описание

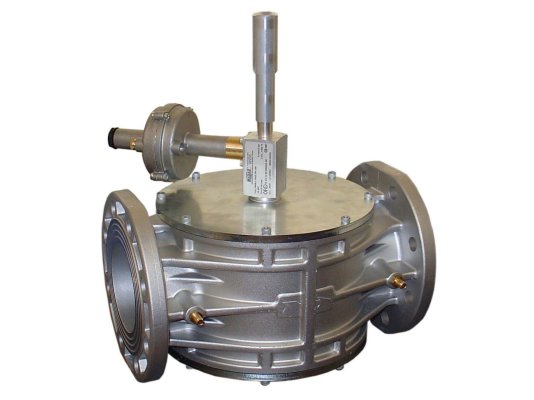

Предохранительно-запорный клапан Madas VX120006 предназначен для защиты газовых приборов от избыточного давления. Автоматически прерывает подачу газа при избыточном давлении. Взводится после срабатывания только вручную, когда установлены и устранены причины аварийной блокировки газопровода.

Назначение и особенности

• Madas VX120006 используется для работы с природным, сжиженным газом, азотом, воздухом (неагрессивные сухие газы, соответствующие госстандарту 5542-87). Может использоваться для газовых установок с давлением рабочей среды до 1 бар.
• Отвечает за быстрое ( 1 сек.) перекрытие газопровода при избыточном давлении после регулятора (диапазон настройки давления: 30-450 мбар). Защищает газовые приборы от повреждений. Срабатывает автоматически. Для открытия используется рычаг. Возврат в рабочее положение возможен только после устранения причин, вызвавших аварийную блокировку.
• Конструкция произведена из материалов, стойких к коррозии, составу углеводородов: алюминия, нержавеющей, оцинкованной стали, латуни. Нетребовательна к обслуживанию. Рассчитана на всепогодную эксплуатацию (рабочий диапазон: -40.+60 °C). Уплотнения изготовлен из NBR-каучука, обладающего газонепроницаемыми свойствами.
• Ресурс клапана составляет 6 тысяч циклов срабатываний (примерно 40 лет при выполнении рекомендаций производителя по монтажу, условиям размещения и эксплуатации).
• В конструкции предусмотрено два выходных патрубка G 1/4 ”: один для сброса давления газа (используется в случае необходимости), второй для подключения к трубопроводу за регулятором.
• Запорный клапан хорошо подходит для размещения в любом положении, кроме вниз рычагом взвода. Для правильной сборки на корпус нанесена стрелка, указывающая направление потока. В месте монтажа необходимо предусмотреть свободное пространство для легкого доступа к рычагу взвода.
• Клапан монтируется в систему перед регулятором давления газа с помощью фланцевых соединений DN 150. После регулятора в трубу врезается импульсная трубка, другой конец которой подключается к клапану через патрубок G 1/4 ”.

Условия эксплуатации

Предохранительно-запорный клапан Madas VX120006 предназначен для установки в помещениях зоны 1 взрывоопасности, требования к которым регламентированы стандартом 51330.9-99. Без дополнительной обработки корпуса не может эксплуатироваться в местах, где внешняя среда действует агрессивно на конструктивные элементы и материал уплотнений.

Линейка Madas VX./VВ.

Со склада и под заказ можно купить предохранительно-запорные клапаны линейки Madas VX./VВ., в том числе модификации с резьбой DN20-DN50 и фланцами DN25-DN150, настройкой исходящего давления от 30 до 3500 мбар, для установок с максимальным давлением газа 1 бар и 6 бар.
