Описание

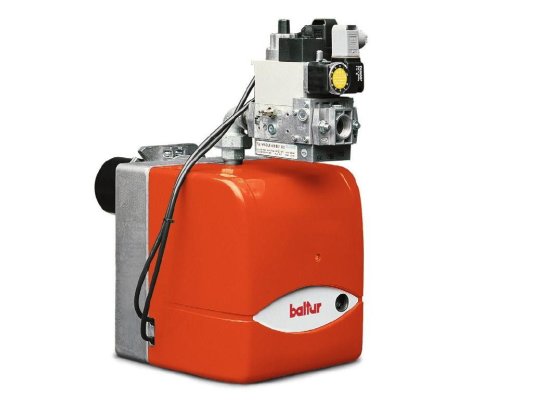

Газовая горелка Baltur BTG 15P L500, арт: FS21202350 подходит для камер сгорания любого типа. Благодаря высокоэффективному вентилятору и автоматизированному управлению обеспечивает необходимый объем воздуха на горение, быстрый розжиг, стабильное пламя и полное сгорание газовоздушной смеси. Работает в 2-ступенчатом режиме мощности в диапазоне 50-160 к Вт. За счет звукоизолирующего кожуха издает низкий уровень шума.

Рабочая среда

Газовые горелки Baltur BTG P применяются в системах сжигания природного и сжиженного газа.

Конструкция горелки

Двухступенчатая горелка Baltur BTG Р оснащена:

• алюминиевым корпусом в защитном эргономичном кожухе из пластика;
• топочным автоматом LANDIS LME 21 для контроля и управления функциями и подключенными устройствами;
• центробежным вентилятором высокого давления с однофазным электродвигателем;
• подвижным фланцем для установки на котел/ теплогенератор любой модификации;
• воздушной заслонкой, управляемой сервоприводом;
• реле давления воздуха;
• ионизационным электродом для контроля горения пламени;
• трансформатором розжига;
• пламенной головой с рециркуляцией отработанных газов из жаропрочной нержавеющей стали;
• регулируемой подпорной шайбой;
• 7-полярным штекером для подвода электропитания, присоединения термостата;
• 4-полярным штекером для 2-ой ступени мощности;
• испытанной на заводе газовой рампой;
• уплотнительной прокладкой для герметичного присоединения к котлу.

В состав газовой рампы входит клапан безопасности, газовый клапан, реле минимального давления, регулятор давления, фильтр.

Основные параметры и особенности:

• работа в 2-ступенчатом режиме регулирования мощности (низкое/ высокое пламя);
• прерывистый цикл, не менее одной остановки за 24 часа;
• низкие выбросы оксидов азота в атмосферу 80 (класс III EN 676);
• образование смеси газ-воздух в воздуходувной трубе;
• регулировка подачи воздуха на пламенной голове;
• надежное и быстрое присоединение газовой арматуры на резьбу (сверху);
• стабильное сжигание газа в любых камерах сгорания;
• защита от тепловых потерь (оттока через дымоход) при остановке горелки;
• легкий доступ к головке, съемная конструкция блока смешивания для удобства техобслуживания без демонтажа горелки;
• электрическое подключение с помощью штекеров;
• работа от сети 230 В, ±10%, 50 Гц;
• детектирование пламени электродом ионизации;
• потребляемая электрическая мощность – 360 Вт;
• уровень пыле-, влагозащиты электрических компонентов по стандарту IP 40;
• звуковое давление не более 68 дБ;
• удобный доступ к настройкам.

Газовые горелки сертифицированы по стандартам EN676, протестированы и настроены на заводе.
