Описание

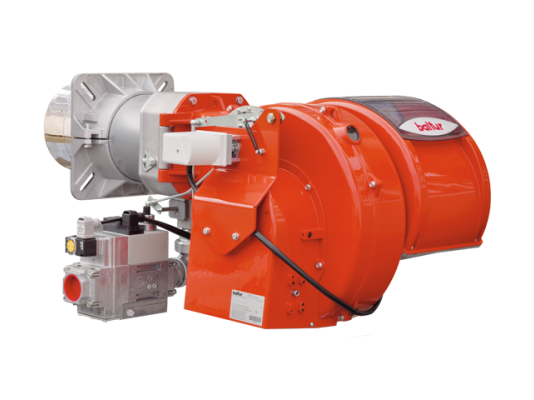

Газовая горелка Baltur TBG 1200 MC, арт: 67270020 применяется для оснащения промышленных котлов, теплогенераторов, печей, сушильных камер и другого технологического оборудования, сжигающего газ. Работает на двух прогрессивных ступенях мощности, а при дооснащении – в модуляционном режиме. За счет специальной конструкции огневой головы, предусматривающей частичную рециркуляцию дымовых газов, горелка сжигает газ с низким выходом оксидов азота. Оснащение высокопроизводительным вентилятором обеспечивает стабильное горение в любых топках.

Особенности конструкции и комплектация

Газовая горелка собрана в надежном корпусе из алюминия и стали, защищенном полимерным звукоизолирующим кожухом. В состав конструкции входит:

• центробежный вентилятор высокого давления с 3-фазным электродвигателем;
• воздухозаборник канала всасывания;
• регулируемая голова с огневой трубой из жаропрочной нержавеющей стали и стальным дефлектором;
• реле давления для поддержания оптимального объема воздуха;
• газовая рампа с предохранительным и главным э/м клапанами, устройством контроля герметичности, реле давления (мин./ макс.), регулятором давления, газовым фильтром (поставляется отдельно);
• датчик ионизации для мониторинга за наличием пламени;
• менеджер горения с микропроцессором, управляющий функциями горелки, EN 298;
• щит управления, индикация работы, кнопка выхода из режима блокировки;
• электрический сервопривод, управляющий перемещение воздушной заслонки;
• механический кулачок для регулировки расхода воздуха;
• сдвижной фланец для монтажа горелки на котел;
• смотровое окно для визуального наблюдения за пламенем.

Для уменьшения уровня шума использован шумопоглощающий кожух, звукоизолирующая вставка воздухозаборника, специальная конструкция вентилятора.

Низкие выбросы NOx и СО

Газовая горелка благодаря частичной рециркуляции отработанных газов отличается незначительным уровнем выбросов оксидов азота. Соответствуют II классу по европейскому стандарту EN 676 (NOx и СО при сжигании метана 120 мг/к Вт·ч).

Технические и функциональные характеристики:

• 2 ступени мощности, прогрессивное или модулируемое регулирование в диапазоне 1200-12000 к Вт;
• коэффициент модуляции: 1:10;
• потребляемая электрическая мощность – 23 к Вт;
• работа от сети питания 400 В, ±10%, 50 Гц;
• прерывистый цикл, самодиагностика неисправностей (перезапуск каждые 24 часа);
• защита от проникновения пыли и влаги по стандарту IP 54;
• оптимизация расхода воздуха с помощью регулятора с механическим кулачком;
• рабочая среда: природный, сжиженный газ;
• надежное присоединение газовой арматуры с помощью резьбы;
• доступность узла смешения за счет открывающегося влево-вправо шарнира;
• уровень издаваемого шума при работе горелки – 89 дБ;
• контроль герметичности клапанов по стандарту EN 676;
• автоматическое перекрытие воздушного канала в режиме ожидания, исключение утечек тепла;
• диапазон эксплуатационных температур:-15.+40 °C.

Предусмотрено 2 варианта режима диагностики работы системы (активация нажатием на кнопку разблокировки или при подключении компьютера при дооснащении ПО и кабелем);

Основные достоинства:

• широкий диапазон регулирования мощности;
• работа с камерой сгорания любого типа;
• 2 ступени, прогрессивное/ модуляционное регулирование мощности;
• автоматическое или ручное регулирование соотношения газ-воздух;
• демонтаж узла смешения без снятия горелки с котла;
• вентилятор высокого давления для стабильного пламени;
• пониженные выбросы Nox за счет частичной рециркуляции отходящих газов;
• точное микропроцессорное управление функциями;
• шарнир, открываемый в обе стороны, для удобства доступа к рабочему узлу;
• автоматическое закрытие заслонки при остановке горелки;
• индикация рабочего состояния разноцветными светодиодами.

Со склада и под заказ доступны газовые горелки для котлов отопления и теплогенераторов любого назначения и мощности. Оборудование испытано, сертифицировано, соответствует европейским стандартам безопасности и качества.
